Túnel de vento

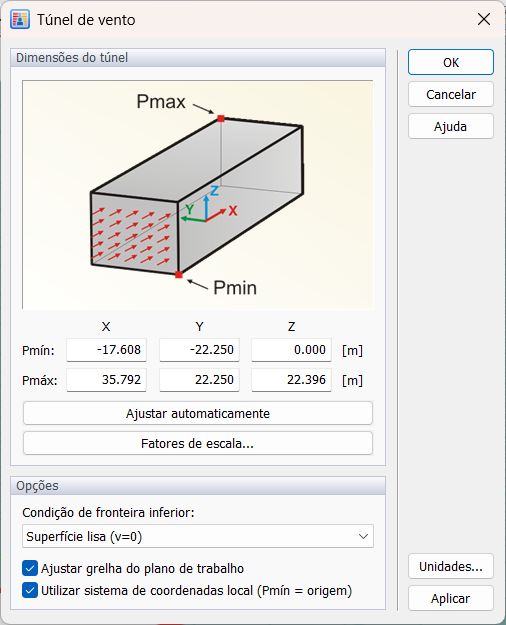

É possível alterar as dimensões do túnel de vento numa caixa de diálogo ou graficamente. Para abrir a caixa de diálogo, faça duplo clique no item "Túnel de vento" no "Navegador – Dados" ou abra o "menu Editar", aponte para "Túnel de vento" e selecione "Editar túnel de vento".

O tamanho do túnel de vento é definido através de seis parâmetros; as dimensões em X, Y e Z referem-se à origem do modelo. o Ícone de ajustar automaticamente O botão permite definir o tamanho para as dimensões padrão. Dependendo do tipo de modelo (estrutura aberta ou superfície fechada), os pórticos são determinados a partir da área projectada em YZ do modelo. O "espaço livre" em torno do modelo – que na realidade é ilimitado – é então definido de forma suficientemente grande em relação à área projetada.

Informação

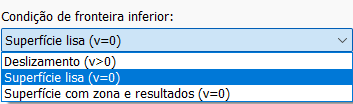

A condição de fronteira inferior aplicada à superfície inferior do túnel de vento está definida como superfície lisa por defeito. No entanto, quando seleciona a "Opção de deslizamento" na lista, a influência do plano inferior é desativada. Esta opção permite analisar partes do modelo, por exemplo o topo de uma torre, sem definir o edifício completo. Como alternativa, a rugosidade da superfície pode ser controlada pelas propriedades do material definidas para a superfície no piso do túnel. É recomendável ajustar a grelha do plano de trabalho ao tamanho do túnel de vento.

Para alterar o túnel de vento graficamente, clique no item "Redimensionar túnel de vento" no painel. Certifique-se de que o separador "Modelo" da janela de trabalho está definido.

Tal como descrito acima, é possível introduzir as dimensões do túnel de vento no painel "Editar barra". Para além disso, podemos alterar o seu tamanho na janela de trabalho selecionando uma das setas e deslocando-a. Os parâmetros correspondentes são atualizados no painel.

Se premir a tecla [Shift] enquanto desloca uma seta, o túnel de vento é alterado simetricamente na respetiva direção. Mantenha a tecla [Ctrl] pressionada para aumentar ou diminuir o tamanho do túnel de vento de forma uniforme nas três direções.

Sugestão

As dimensões padrão do túnel de vento estão definidas o mais pequeno possível para obter tempos de cálculo mais curtos. Se a simulação for divergente, uma das razões pode ser o facto de o comprimento do túnel de vento na direção X ser muito curto, especialmente a área por trás do objeto. Em seguida, deve prolongar o túnel de vento em conformidade.
