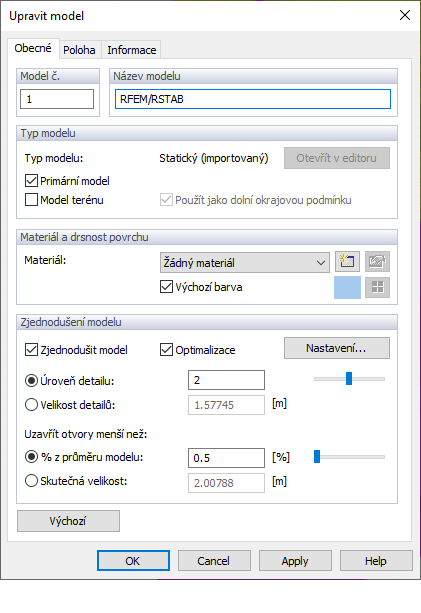

Obecné

Název modelu

U importovaných modelů se v textovém poli zobrazuje popis „Model RFEM/RSTAB“. Můžete zadat libovolný popis, který je charakterizující pro model.

Typ modelu

Obecně platí, že model konstrukce importovaný z RFEM 6 nebo RSTAB 9 představuje „primární model“. Zahrnuje všechny objekty aplikace RFEM/RSTAB, na které má být aplikován vítr, jako jsou plochy, nosníky, tělesa a otvory. Každý projekt musí mít přesně jeden primární model.


Kromě primárního modelu může projekt RWIND 3 obsahovat i další modely, které ovlivňují proudění kolem primárního modelu. V praxi tyto „sekundární modely“ představují například okolní budovy nebo terén. Tyto modely lze importovat z externích souborů (*.stl) nebo definovat v programech RFEM 6 nebo RSTAB 9 pomocí CAD/BIM modelů (viz kapitola Nastavení sítě). Pokud jste importovali sekundární model, můžete jej umístit pomocí operací drag-and-drop nebo jej natočit pomocí dialogového okna nebo grafického manipulátoru (viz kapitola Úprava objektů).

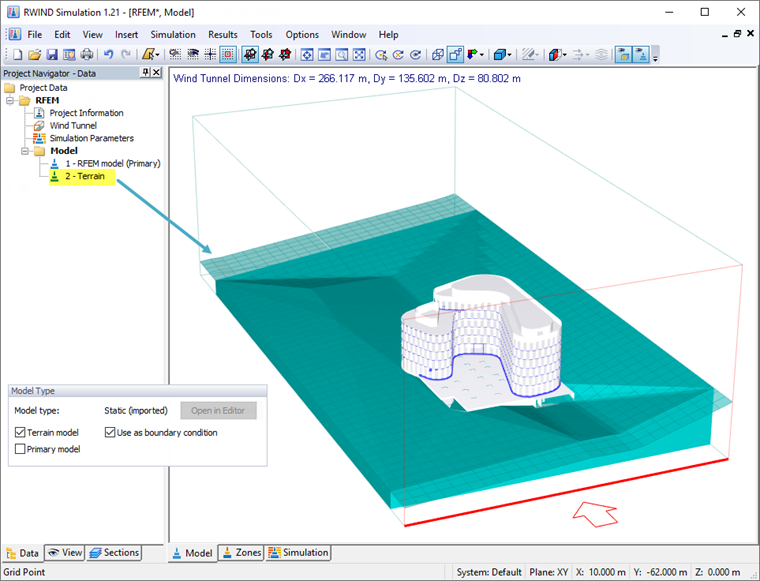

„Model terénu“ je speciální typ sekundárního modelu, který se od ostatních modelů liší ve dvou ohledech:

  • Může být použit jako okrajová podmínka, tj. dolní hranice výpočetní oblasti.
  • Pro tento model se nepočítají tahové síly.

Pokud projekt obsahuje více modelů, „Součet tahových sil“ zobrazený v legendě pracovního okna (viz kapitola Součty tahových sil) představuje součet sil působících na všechny modely kromě terénu. Třecí sílu každého jednotlivého modelu lze najít na záložce Info v dialogovém okně „Edit Model“ (Upravit model) příslušného modelu (viz kapitola Info).

Tip

Projekt „M_21BuildingWithTerrain“ ve složce „Demo“ obsahuje funkci modelu terénu.


Možnost deaktivovat automatickou orientaci sítě pro zobrazení výsledků se používá k správnému zobrazení výsledků na původním modelu. Standardně se provádí automatická orientace trojúhelníků, aby se sjednotila náhodná orientace trojúhelníků a zabránilo se problémům se zobrazením a nesprávné interpretaci výsledků. V některých případech však může být orientace trojúhelníků původního modelu správná a lepší než automatická orientace; v těchto případech je možné automatickou orientaci deaktivovat.

Materiál a drsnost povrchu

Tato část se zabývá přiřazením materiálu k celému modelu nebo jeho konkrétním částem. Materiál má drsnost povrchu, která ovlivňuje okolní proudové pole. Tyto vlastnosti jsou popsány v kapitole Materiály.

Zjednodušení modelu

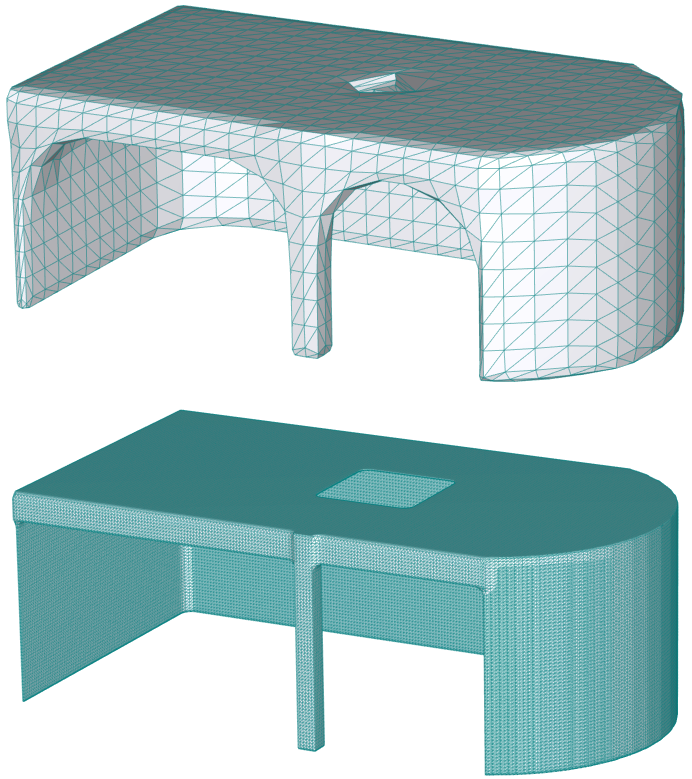

Možnost „Zjednodušit model“ je nastavena jako výchozí. Tato možnost umožňuje automatickou opravu nesprávné topologie, např. na hranicích nebo rozích (viz kapitola Výpočetní síť a zjednodušení modelu). „Úroveň detailů“ tohoto zjednodušení můžete ovládat pomocí konkrétních úrovní. Pomocí posuvníku ji můžete nastavit od 0 (velmi hrubé modelování detailů s hrubou sítí) do 5 (mnoho detailů s velmi jemnou sítí).

Důležité

Úroveň detailů je potřebná pro voxelizaci sítě, což je proces opakovaného dělení voxelů (3D buněk sítě); výsledný počet voxelů je pak roven 2N, kde N je počet dělení voxelů, což je „úroveň detailů“. Pokud definujete úroveň detailů pomocí „velikosti“ (např. velikost = 0,4), pak se najde vhodná hodnota N tak, aby velikost nejmenšího voxelu odpovídala požadované velikosti. To znamená, že pro každou úroveň detailů existuje rozsah hodnot velikosti detailů, který přímo ovlivňuje počet a velikost generovaných buněk sítě (voxelů). Jinými slovy, změna velikosti detailů v tomto rozsahu neovlivní velikost sítě.

Výchozí hodnota 2 představuje dobrý kompromis mezi zjednodušením modelu a rychlostí výpočtu. Kliknutím na Použít si můžete prohlédnout a zkontrolovat zjednodušený model založený na nové úrovni detailů.

Pro informaci je velikost „Detail“ sítě zobrazena v textovém poli níže.

Síť je automaticky zjemňována kolem modelu vystaveného proudění větru, což přispívá k
vyšší efektivitě výpočtu.

Tip

V závislosti na geometrii modelu není vždy možné použít vysokou úroveň detailů. Nastavení úrovně „5“ může program výrazně zpomalit nebo způsobit chyby nedostatečné paměti.

Vysoká úroveň detailů může vést k vytvoření extrémně jemné nebo velké sítě. V takovém případě doporučujeme použít „Optimalizaci“ sítě, při které se zachová její tvar.

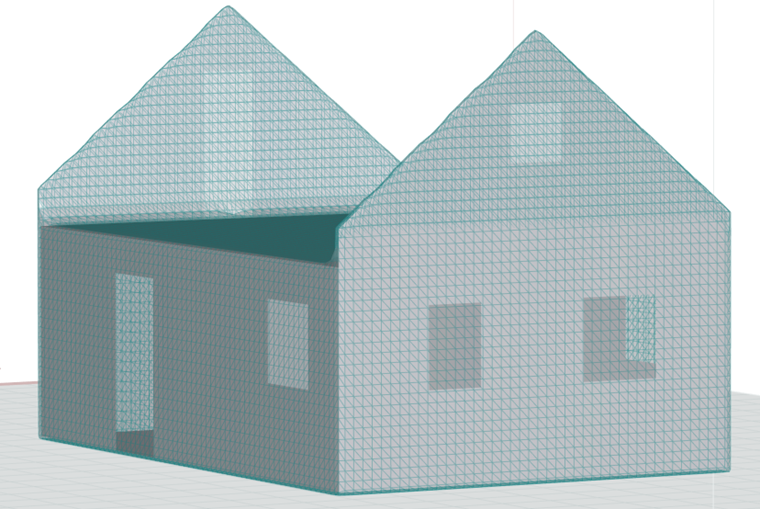

Možnost „Zavřít otvory menší než“ umožňuje ovládat, jak se mají otvory v modelu zpracovat. Přednastavitelná hodnota je 0 %. To znamená, že v analýze jsou zohledněny všechny otvory nebo mezery. Úroveň zavírání otvorů lze buď upravit jako procento charakteristického rozměru modelu, nebo definovat absolutní hodnotou. Je tak možné zanedbat malé otvory a zjednodušit model. Kromě toho lze pomocí této funkce snadno vyplnit otvory oken nebo dveří, které jsou v reálném modelu uzavřené.

Důležité

Je důležité zdůraznit, že volba „uzavřít otvory menší než“ je nastavena pouze pro výpočet CFD, aby se zjednodušil model pro výpočet. Uzavřené otvory nijak neovlivňují model RFEM, proto se výsledky na uzavřených částech modelu nepřenášejí do RFEM.

Pokud model nosníku představuje model konstrukce rámu, jehož povrchy (obklad nebo střešní krytina) nejsou explicitně zahrnuty v modelu, nejsou tyto povrchy obsaženy ani v importovaném modelu v RWIND. V důsledku toho bude zatížení větrem působí pouze na prvky, nikoli na povrchy ležící mezi nimi. Funkce „Zavřít otvory” není v tomto případě vhodná k nahrazení ploch: Byly by vytvořeny zatížení na uzlech FE plochy, ale nemohly by být exportovány do modelu nosníku v programu RFEM. V rámové konstrukci by pak chyběly.

Vzhledem k tomu, že automatická detekce otvorů je náročná topologická úloha, může být nutné otvory upravit ručně.

Důležité

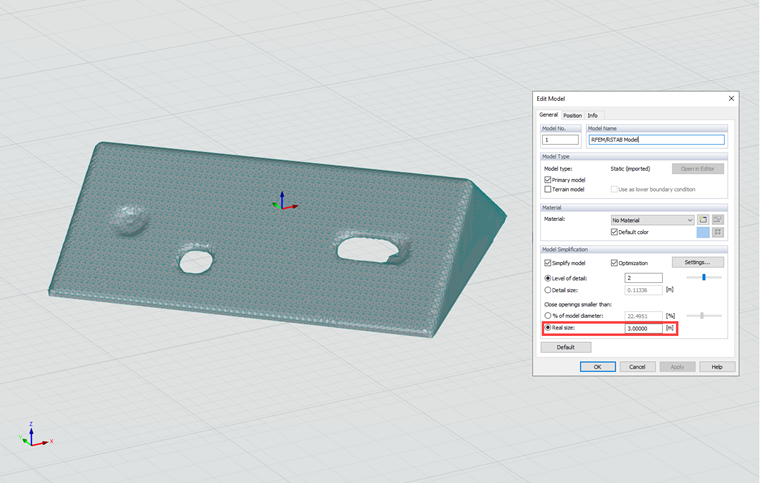

Automatické uzavírání otvorů, které je v současné době k dispozici v programu RWIND 3, zdaleka není dokonalé. Funguje spolehlivě pouze v případě, že plocha a otvor leží v rovině rovnoběžné se základními rovinami XY, XZ nebo YZ. V ostatních případech nemusí fungovat a velikost otvoru definovaná uživatelem nemusí odpovídat dosaženému výsledku; nesprávný případ je uveden na obrázku níže. Důvodem je to, že funkce „Zavření otvorů” je založena na složité vědě a problém není v současné době pro obecné případy zcela vyřešen. RWIND 3 používá k zavření otvorů digitální topologii (voxelizaci) a vylepšení současných algoritmů je jedním z úkolů, kterým se chceme zabývat v budoucích verzích RWIND 3.

Problémy se zavíráním otvorů lze řešit dvěma způsoby:

  • Zavřete nevhodné otvory při vytváření modelu – například pomocí speciálních ploch v RFEM 6.
  • Zavřete otvory ručně v programu RWIND 3 Pro vytvořením dalšího sekundárního modelu v editoru modelů; viz obrázek níže. Více informací o editovatelných modelech naleznete v kapitole Editovatelný model. Tento model by měl obsahovat plochy uzavírající nežádoucí otvory. Po vložení tohoto modelu do projektu jej můžete nakonec sloučit s původním (primárním) modelem; viz kapitola Sloučení modelů.
