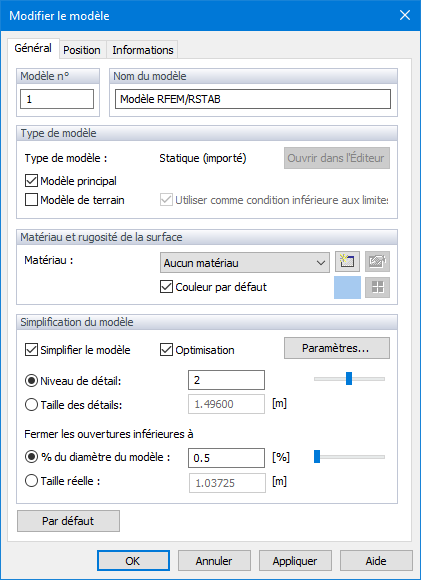

Nom du modèle
Pour les modèles importés, la description « Modèle RFEM/RSTAB » apparait dans la zone de texte. Vous pouvez également entrer une description de votre choix pour caractériser le modèle.
Type de modèle
En général, le modèle de structure importé depuis RFEM 6 ou RSTAB 9 représente le « modèle principal ». Il inclut tous les objets de l’application RFEM/RSTAB sur lesquels le vent doit être appliqué, tels que les surfaces, poutres, solides et ouvertures. Chaque projet doit comporter exactement un modèle principal.
En plus du modèle principal, le projet RWIND 3 peut inclure d’autres modèles qui influencent l’écoulement autour du modèle principal. En pratique, ces « modèles secondaires » représentent, par exemple, des bâtiments environnants, ou le terrain. De tels modèles peuvent être importés à partir de fichiers externes (*.stl) ou définis dans le modèle RFEM 6 ou RSTAB 9 au moyen de modèles CAO/BIM (voir le chapitre Paramètres de maillage - Simulation des flux de vent). Si vous avez importé un modèle secondaire, vous pouvez le positionner à l’aide du glisser-déposer ou le faire pivoter à l’aide d’une boîte de dialogue ou d’un manipulateur graphique (voir le chapitre Modification des objets).

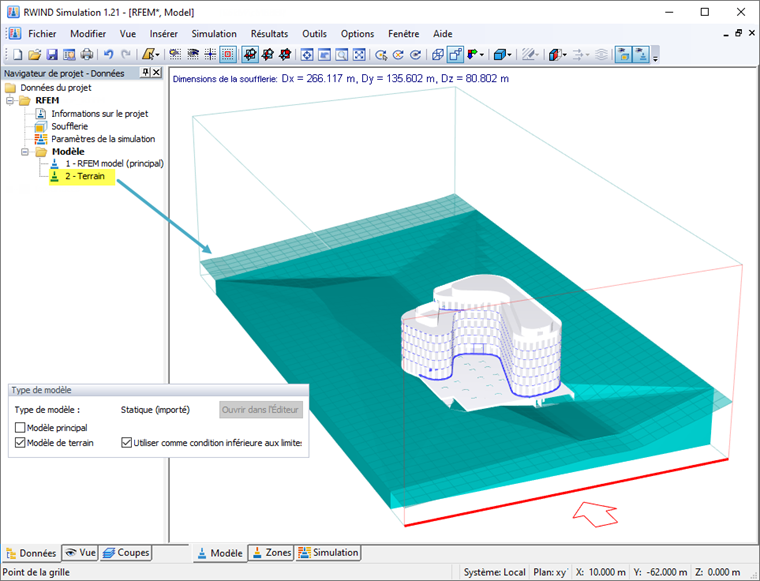

Le « modèle de terrain » est un type particulier de modèle secondaire, qui se distingue des autres modèles de deux manières :
- Il peut être utilisé comme condition limite, c’est-à-dire la limite inférieure du domaine de calcul.
- Les forces de traînée ne sont pas calculées pour ce modèle.
Si le projet contient plusieurs modèles, la « somme des forces de traînée » affichée dans la légende de la fenêtre de travail (voir le chapitre Sommes des forces de trainée) représente la somme des forces appliquées à tous les modèles, à l’exception du terrain. La force de traînée de chaque modèle se trouve dans l’onglet Info de la boîte de dialogue « Modifier le modèle » appartenant à ce modèle (voir le chapitre Info).
L’option de désactivation de l’orientation automatique du maillage pour l’affichage des résultats est utilisée pour afficher correctement les résultats sur le modèle d’origine. Par défaut, l’orientation automatique des triangles est effectuée pour uniformiser l’orientation aléatoire des triangles et éviter des problèmes d’affichage ainsi que des interprétations erronées des résultats. Toutefois, dans certains cas, l’orientation des triangles du modèle d’origine peut être correcte et meilleure que l’orientation automatique. Dans ces cas, il est possible de désactiver l’orientation automatique.
Matériau et rugosité de surface
Cette partie traite de l’attribution du matériau à l’ensemble du modèle ou à des parties spécifiques de celui-ci. Le matériau possède une rugosité de surface qui influence le champ d’écoulement environnant. Ces propriétés sont décrites dans le chapitre Matériaux.
Simplification du modèle

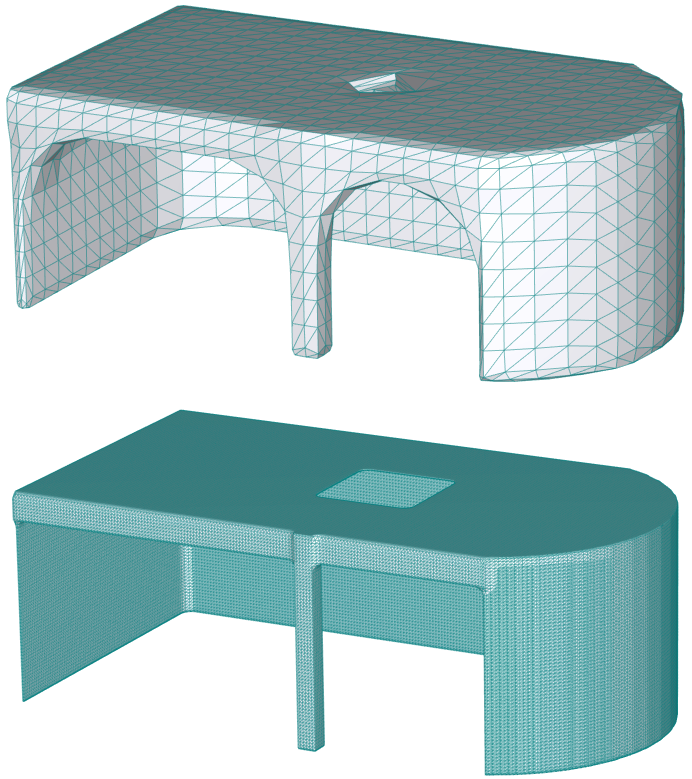

L’option « Simplifier le modèle » est définie par défaut. Cette option permet la correction automatique de la topologie incorrecte, par exemple aux limites ou aux angles (voir le chapitre Maillage de calcul et simplification du modèle). Vous pouvez contrôler le « niveau de détail » de cette simplification par des niveaux spécifiques. Utilisez le curseur pour le régler de 0 (modélisation très grossière des détails avec un maillage grossier) à 5 (nombreux détails avec un maillage très fin).
La valeur par défaut 2 représente un bon compromis entre la simplification du modèle et la vitesse de calcul. Cliquez sur
pour afficher et vérifier le modèle simplifié selon un nouveau niveau de détail.
À titre de référence, la taille de « Détail » du maillage est indiquée dans la zone de texte ci-dessous.
Le maillage est automatiquement raffiné autour du modèle exposé au vent, ce qui contribue à une meilleure efficacité de calcul.
Des niveaux de détail élevés peuvent produire un maillage extrêmement fin ou de grande taille. Nous recommandons alors d’appliquer une « optimisation » au maillage, avec laquelle sa forme est préservée.

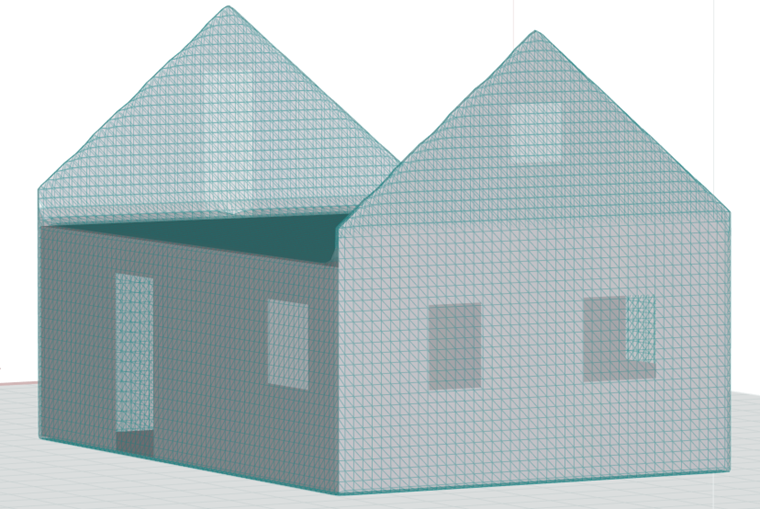

L’option « Fermer les ouvertures plus petites que » vous permet de contrôler la manière dont les ouvertures du modèle doivent être traitées. La valeur par défaut est 0 %. Cela signifie que toutes les ouvertures ou tous les écarts sont pris en compte dans l’analyse. Le niveau de fermeture des ouvertures peut soit être modifié en pourcentage d’une dimension caractéristique du modèle, soit défini par une valeur absolue. Il est ainsi possible de négliger les petites ouvertures et de simplifier le modèle. En outre, les ouvertures de fenêtres ou de portes qui sont fermées dans le modèle réel peuvent être facilement remplies grâce à cette fonction.
Si un modèle de barres représente le modèle structurel d’une ossature dont les surfaces (revêtement ou couverture de toiture) ne sont pas explicitement incluses dans le modèle, ces surfaces ne sont pas non plus contenues dans le modèle importé dans RWIND. Par conséquent, la charge de vent ne sera appliquée qu’aux barres, et non aux surfaces situées entre elles. La fonction « Fermer les ouvertures » ne convient pas dans ce cas pour remplacer les surfaces : des charges seraient créées sur les nœuds EF de la surface, mais ne pourraient pas être exportées vers le modèle de barres dans RFEM. Elles manqueraient alors dans l’ossature.
Étant donné que la détection automatique des ouvertures est une tâche topologique exigeante, il peut être nécessaire d’ajuster les ouvertures manuellement.
Les problèmes de fermeture des ouvertures peuvent être résolus de deux façons :
- Fermer les ouvertures inappropriées lors de la création du modèle - par exemple, avec des surfaces spéciales dans RFEM 6.

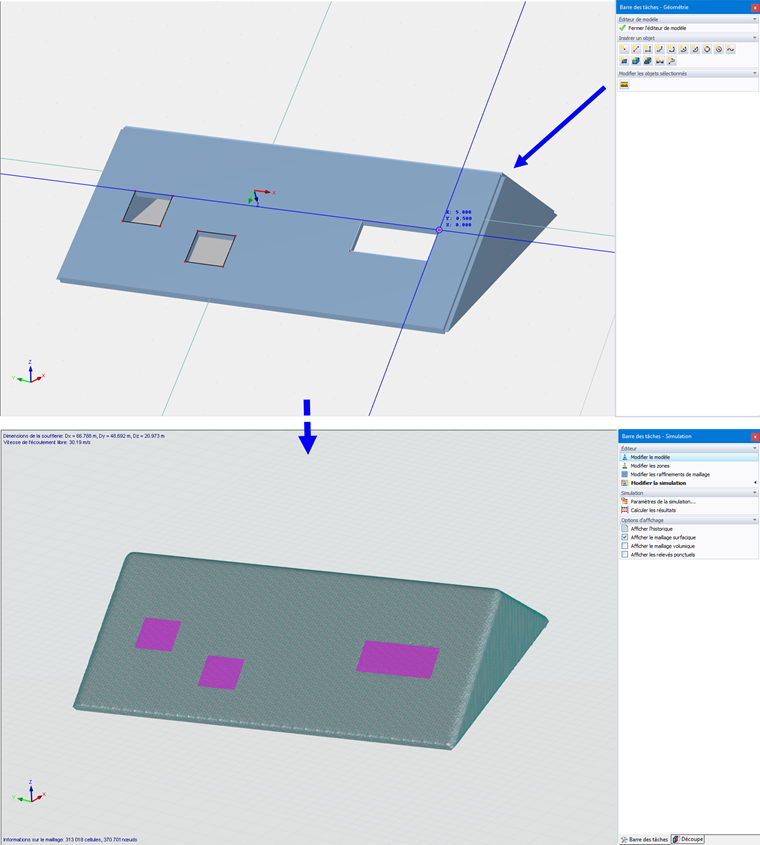

- Fermer les ouvertures manuellement dans RWIND 3 Pro en créant un autre modèle secondaire dans l’éditeur de modèles, voir l’image ci-dessous. Pour en savoir plus sur les modèles modifiables, voir le chapitre Modèle modifiable. Ce modèle doit contenir des surfaces fermant les ouvertures indésirables. Après insertion de ce modèle dans le projet, vous pouvez éventuellement le fusionner avec le modèle original (principal), voir le chapitre Fusionner les modèles.
