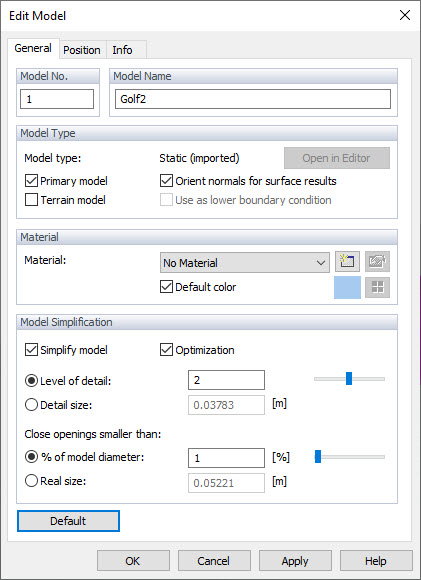

Generali

Nome del modello

Per i modelli importati, nella casella di testo viene visualizzata la descrizione "RFEM/RSTAB Model". È possibile inserire qualsiasi descrizione per caratterizzare il modello.

Tipo di modello

In generale, il modello strutturale importato da RFEM 6 o RSTAB 9 rappresenta il "modello primario". Include tutti gli oggetti dell'applicazione RFEM/RSTAB in cui deve essere applicato il vento, come superfici, aste, solidi e aperture. Ogni progetto deve avere esattamente un modello primario.


Oltre al modello primario, il progetto RWIND 3 può includere altri modelli che influenzano il flusso attorno al modello primario. In pratica, questi "modelli secondari" rappresentano ad esempio edifici circostanti o il terreno. Tali modelli possono essere importati da file esterni (*.stl) oppure definiti nel modello RFEM 6 o RSTAB 9 mediante modelli CAD/BIM (vedi Capitolo Mesh Settings - Wind Simulation). Se hai importato un modello secondario, puoi posizionarlo mediante operazioni di drag-and-drop oppure ruotarlo tramite una finestra di dialogo o un manipolatore grafico (vedi Capitolo Edit Objects).

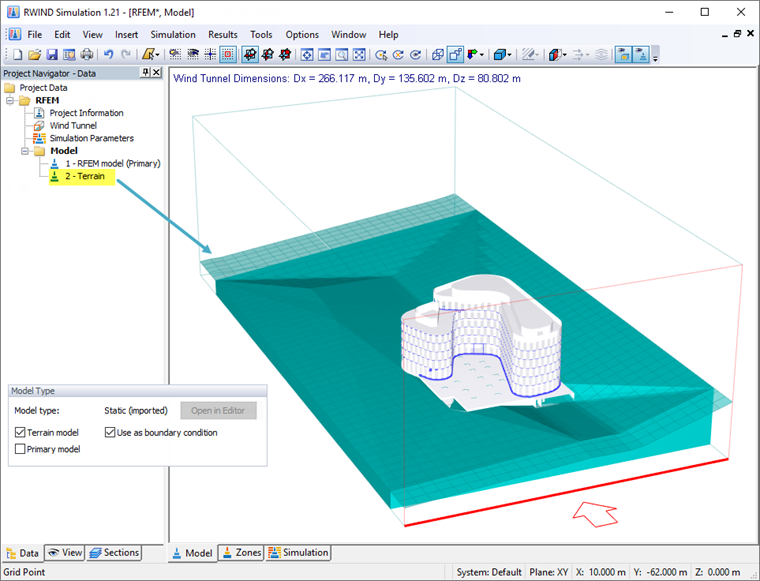

Il "modello del terreno" è un tipo speciale di modello secondario che differisce dagli altri modelli in due modi:

  • Può essere utilizzato come condizione al contorno; cioè il limite inferiore del dominio computazionale.
  • Per questo modello non vengono calcolate le forze di trascinamento.

Se il progetto contiene più modelli, la "Drag Force Sum" visualizzata nella legenda della finestra di lavoro (vedi Capitolo Sums of Drag Forces) rappresenta la somma delle forze applicate a tutti i modelli eccetto il terreno. La forza di trascinamento di ciascun singolo modello è disponibile nella scheda Info della finestra di dialogo "Edit Model" appartenente a quel modello (vedi Capitolo Info).

Suggerimento

Il progetto "M_21BuildingWithTerrain" nella cartella "Demo" contiene un esempio di modello del terreno.


L'opzione per disattivare l'orientamento automatico della mesh per la visualizzazione dei risultati viene utilizzata per visualizzare correttamente i risultati sul modello originale. Per impostazione predefinita, l'orientamento automatico dei triangoli viene eseguito per uniformare l'orientamento casuale dei triangoli ed evitare problemi di visualizzazione e interpretazioni errate dei risultati. Tuttavia, in alcuni casi l'orientamento dei triangoli del modello originale può essere corretto e migliore di quello automatico; per questi casi è possibile disattivare l'orientamento automatico.

Materiale e rugosità superficiale

Questa sezione riguarda l'assegnazione del materiale all'intero modello o a sue parti specifiche. Il materiale presenta una rugosità superficiale che influisce sul campo di flusso circostante. Queste proprietà sono descritte nel Capitolo Materials.

Semplificazione del modello

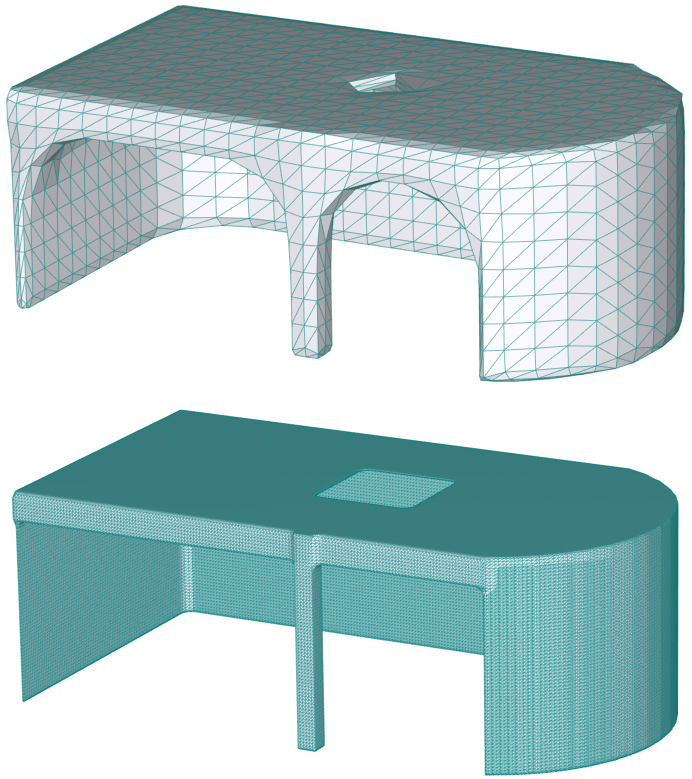

L'opzione "Simplify model" è impostata come predefinita. Questa opzione consente la correzione automatica di topologie errate, ad esempio ai bordi o negli angoli (vedi Capitolo Computational Mesh and Model Simplification). È possibile controllare il "Level of detail" di questa semplificazione mediante livelli specifici. Utilizza il cursore per regolarlo da 0 (modellazione dei dettagli molto grossolana con una mesh grezza) a 5 (molti dettagli con una mesh molto fine).

Importante

Il livello di dettaglio è necessario per la voxelizzazione della mesh, che è il processo di suddivisione ripetuta dei voxel (celle 3D della mesh); il numero risultante di voxel è quindi uguale a 2N, dove N è il numero di suddivisioni dei voxel, cioè il "livello di dettaglio". Se definisci il livello di dettaglio tramite "size" (ad es. size = 0.4), viene trovato un N adatto in modo che la dimensione del voxel più piccolo corrisponda alla dimensione desiderata. Ciò significa che esiste un intervallo di valori della dimensione dei dettagli per ciascun livello di dettaglio, che influisce direttamente sul numero e sulla dimensione delle celle di mesh generate (voxel). In altre parole, la variazione della dimensione dei dettagli all'interno di questo intervallo non influenzerà la dimensione della mesh.

Il valore predefinito 2 rappresenta un buon compromesso tra la semplificazione di un modello e la velocità di calcolo. Fai clic su Applica per visualizzare e controllare il modello semplificato in base a un nuovo livello di dettaglio.

Come riferimento, la dimensione "Detail" della mesh è visualizzata nella casella di testo sottostante.

La mesh viene automaticamente raffinata intorno al modello soggetto al flusso del vento, contribuendo a una maggiore efficienza di calcolo.

Suggerimento

A seconda della geometria del modello, non è sempre possibile applicare livelli di dettaglio elevati. Le impostazioni del livello "5" possono rallentare notevolmente il programma oppure causare errori di memoria insufficiente.

Livelli di dettaglio elevati possono produrre mesh estremamente fini o grandi. Si consiglia quindi di applicare una "Optimization" alla mesh, nella quale la sua forma viene preservata.

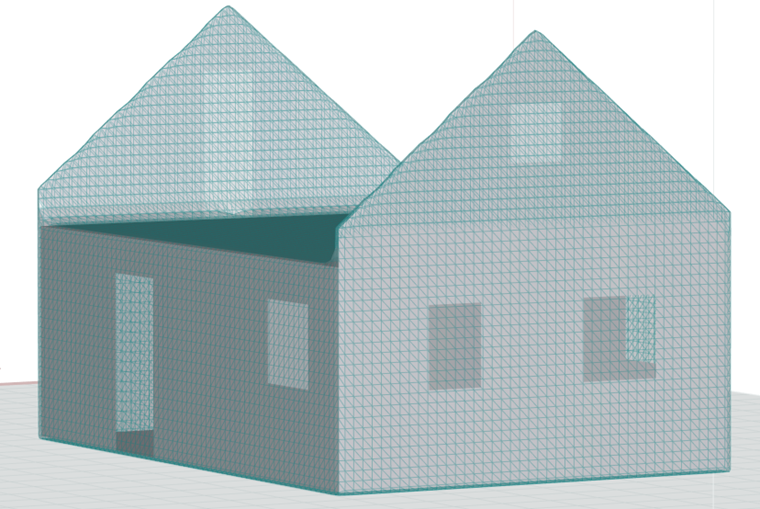

L'opzione "Close openings smaller than" consente di controllare il trattamento delle aperture nel modello. Il valore preimpostato è 0%. Ciò significa che tutte le aperture o le fessure vengono considerate nell'analisi. Il livello di chiusura delle aperture può essere modificato come percentuale di una dimensione caratteristica del modello oppure definito da un valore assoluto. In questo modo è possibile trascurare piccole aperture e semplificare il modello. Inoltre, con questa funzione è possibile riempire facilmente aperture di finestre o porte che nel modello reale risultano chiuse.

Importante

È importante sottolineare che l'opzione "close openings smaller than" è impostata solo per il calcolo CFD, al fine di semplificare il modello per il calcolo. Le aperture chiuse non influenzano in alcun modo il modello RFEM; pertanto, i risultati sulle parti chiuse del modello non vengono trasferiti a RFEM.

Se un modello ad aste rappresenta il modello strutturale di un telaio le cui superfici (rivestimento o copertura del tetto) non sono esplicitamente incluse nel modello, tali superfici non sono contenute nemmeno nel modello importato in RWIND. Di conseguenza, il carico del vento verrà applicato solo agli elementi, non alle superfici tra di essi. In questo caso, la funzione "Close openings" non è adatta per sostituire le superfici: verrebbero creati carichi sui nodi FE della superficie, ma non potrebbero essere esportati al modello ad aste in RFEM. Di conseguenza, mancherebbero nel telaio.

Poiché il rilevamento automatico delle aperture è un compito topologico impegnativo, potrebbe essere necessario regolare manualmente le aperture.

Importante

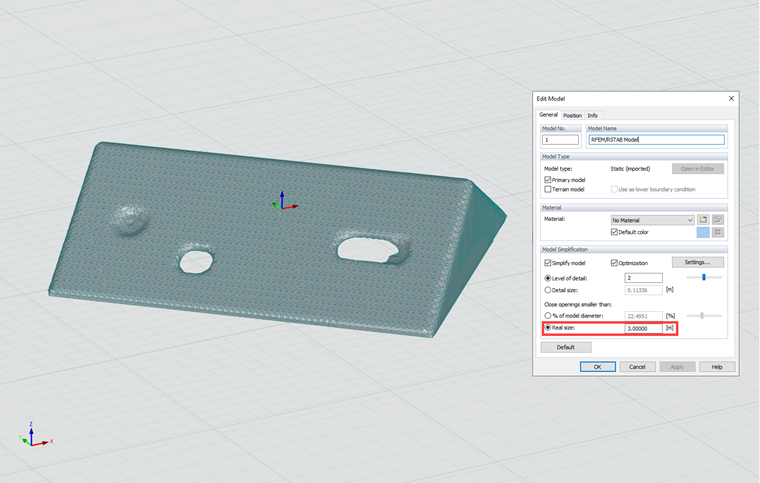

La chiusura automatica dei fori attualmente disponibile in RWIND 3 è tutt'altro che perfetta. Funziona in modo affidabile solo se la superficie e il foro giacciono su un piano parallelo ai piani di base XY, XZ o YZ. In altri casi, potrebbe non funzionare e la dimensione del foro definita dall'utente potrebbe non corrispondere al risultato ottenuto; vedi un caso errato nella image seguente. Questo perché la funzione "Closing the Holes" ha una scienza complessa alla base e il problema al momento non è completamente risolto per i casi generali. RWIND 3 utilizza la topologia digitale (voxelizzazione) per chiudere i fori e il miglioramento degli algoritmi attuali è uno dei compiti che vogliamo affrontare nelle future versioni di RWIND 3.

I problemi con la chiusura dei fori possono essere risolti in due modi:

  • Chiudere le aperture non idonee durante la creazione del modello - ad esempio, con superfici speciali in RFEM 6.

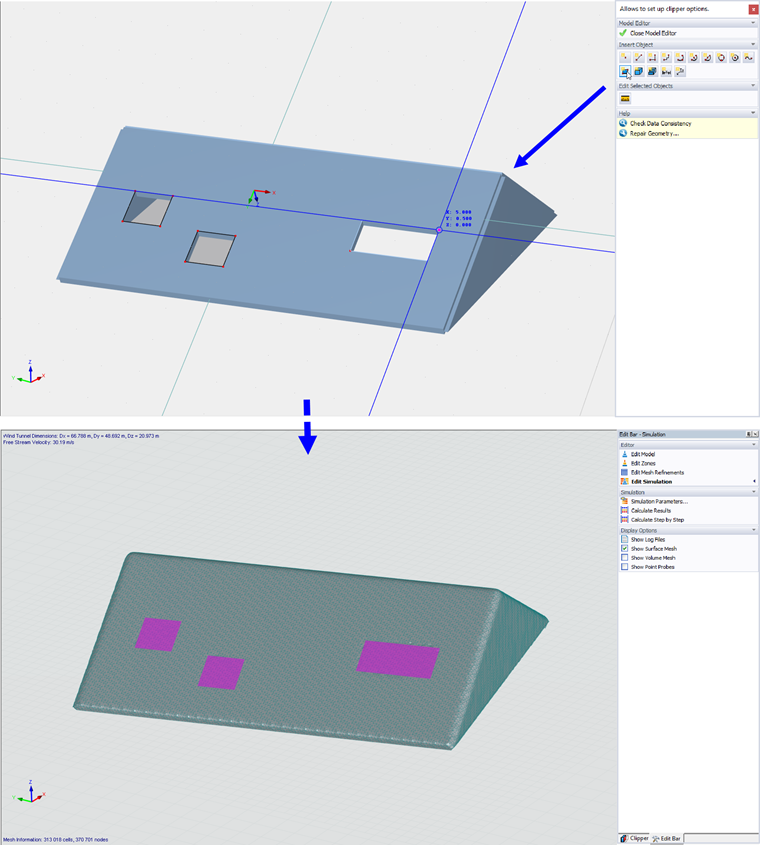

  • Chiudere manualmente i fori in RWIND 3 Pro creando un altro modello secondario nell'editor del modello; vedi la image seguente. Per ulteriori informazioni sui modelli modificabili, vedi il Capitolo Editable Model. Questo modello dovrebbe contenere superfici che chiudano i fori indesiderati. Dopo aver inserito questo modello nel progetto, è eventualmente possibile unirlo con il modello originale (primario); vedi Capitolo Merge Models.
