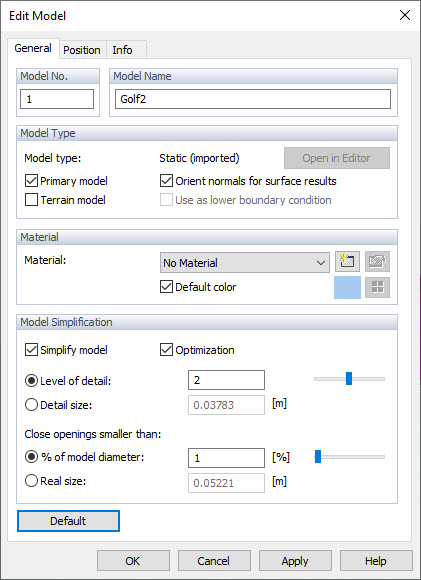

Geral

Nome do modelo

Para modelos importados, a descrição "Modelo RFEM/RSTAB" é exibida na caixa de texto. O utilizador pode inserir qualquer descrição para caracterizar o modelo.

Tipo de modelo

Em geral, o modelo estrutural que importou do RFEM 6 ou RSTAB 9 representa o "modelo primário". Este inclui todos os objetos da aplicação RFEM/RSTAB onde o vento deve ser aplicado, tais como superfícies, vigas, sólidos e aberturas. Cada projeto deve ter exatamente um modelo primário.


Além do modelo primário, o projeto do RWIND 3 pode incluir outros modelos que afetam o fluxo em torno do modelo primário. Na prática, esses "modelos secundários" representam, por exemplo, edifícios circundantes ou terrenos. Tais modelos podem ser importados de ficheiros externos (*.stl) ou definidos no modelo RFEM 6 ou RSTAB 9 por meio de modelos CAD/BIM (ver o Capítulo Configurações de Malha). Se importou um modelo secundário, pode posicioná-lo utilizando operações de arrastar e soltar ou girá-lo usando uma caixa de diálogo ou o manipulador gráfico (ver o Capítulo Editar Objetos).

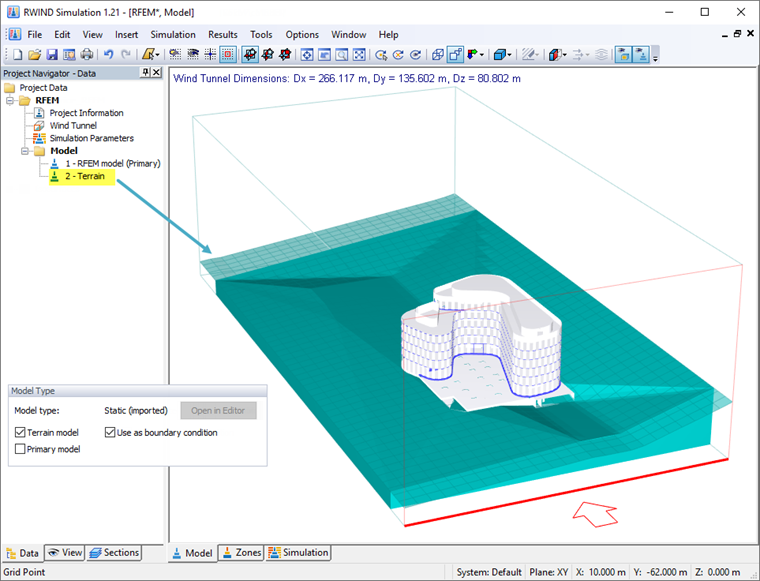

O "modelo de terreno" é um tipo especial de modelo secundário que difere de outros modelos em dois aspectos:

  • Pode ser usado como uma condição de contorno; ou seja, a fronteira inferior do domínio computacional.
  • As forças de arrasto não são calculadas para este modelo.

Se o projeto contiver múltiplos modelos, a "Soma de Forças de Arrasto" exibida na legenda da janela de trabalho (ver o Capítulo Somatórios das Forças de Arrasto) representa a soma das forças aplicadas a todos os modelos, exceto para o terreno. A força de arrasto de cada modelo individual pode ser encontrada no separador Informações da caixa de diálogo "Editar Modelo" pertencente a esse modelo (ver o Capítulo Informações).

Sugestão

O projeto "M_21BuildingWithTerrain" na pasta "Demo" apresenta um exemplo de um modelo de terreno.

A opção para desativar a orientação automática da malha para exibir os resultados é utilizada para exibir corretamente os resultados no modelo original. Por defeito, a orientação automática dos triângulos é realizada para unificar a orientação aleatória dos triângulos e evitar problemas de exibição e interpretação incorreta dos resultados. No entanto, em alguns casos, a orientação dos triângulos do modelo original pode ser correta e melhor do que a orientação automática; para esses casos, é possível desativar a orientação automática.

Material e rugosidade da superfície

Esta seção trata da atribuição de material ao modelo inteiro ou a partes específicas do modelo. O material possui rugosidade da superfície o que afeta o campo de fluxo ao redor. Essas propriedades são descritas no Capítulo Materiais.

Simplificação do modelo

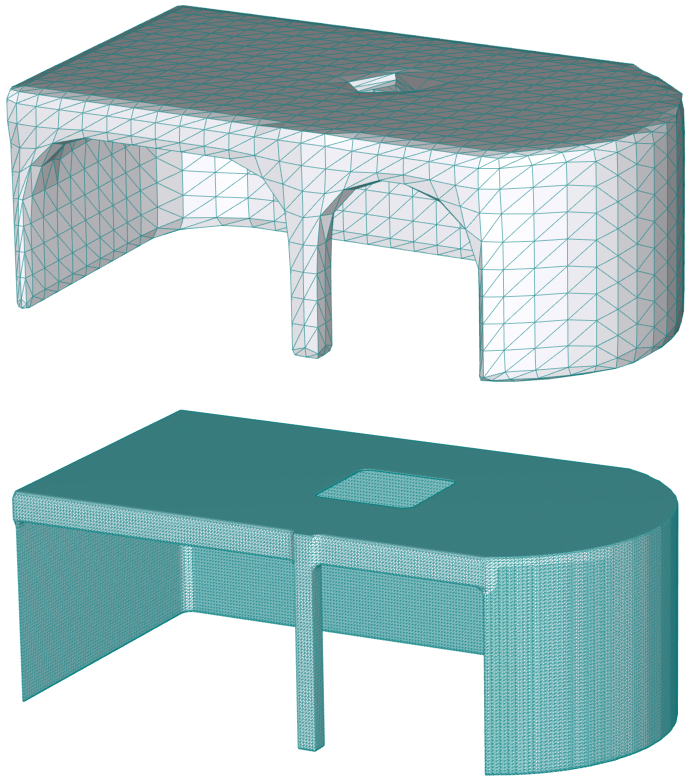

A opção "Simplificação do modelo" encontra-se definida por defeito. Esta opção permite a correção automática da topologia incorreta, por exemplo, nas bordas ou cantos (ver o Capítulo Malha Computacional e Simplificação do Modelo). O utilizador pode controlar o "Nível de detalhe" desta simplificação por níveis específicos. Utilize o controlo deslizante para ajustá-lo de 0 (modelagem muito grosseira de detalhes com uma malha grossa) a 5 (muitos detalhes com uma malha muito fina).

Importante

O nível de detalhe é necessário para a voxelização da malha, que é o processo de dividir repetidamente voxels (células da malha 3D); o número resultante de voxels é então igual a 2N, onde N é o número de divisões de voxel, que é o "nível de detalhe". Se definir o nível de detalhe utilizando "tamanho" (por exemplo, tamanho = 0.4), então um N adequado é encontrado para que o tamanho do menor voxel corresponda ao tamanho desejado. Isso significa que há um intervalo de valores de tamanho de detalhe para cada nível de detalhe, que afeta diretamente o número e o tamanho das células da malha geradas (voxels). Por outras palavras, variar o tamanho do detalhe dentro desse intervalo não afetará o tamanho da malha.

O valor por defeito 2 representa um bom compromisso entre a simplificação de um modelo e a velocidade de cálculo. Clique em Aplicar para visualizar e verificar o modelo simplificado com base num novo nível de detalhe.

Como referência, o tamanho "Detalhe" da malha é apresentado na caixa de texto abaixo.

A malha é automaticamente refinada ao redor do modelo sujeito ao fluxo de vento, o que contribui para maior eficiência de cálculo.

Sugestão

Dependendo da geometria do modelo, nem sempre é possível aplicar altos níveis de detalhe. Configurações de nível "5" podem desacelerar consideravelmente o programa ou causar erros de memória insuficiente.

Altos níveis de detalhe podem produzir malhas extremamente finas ou grandes. Recomenda-se então aplicar uma "Otimização" à malha, na qual a sua forma é preservada.

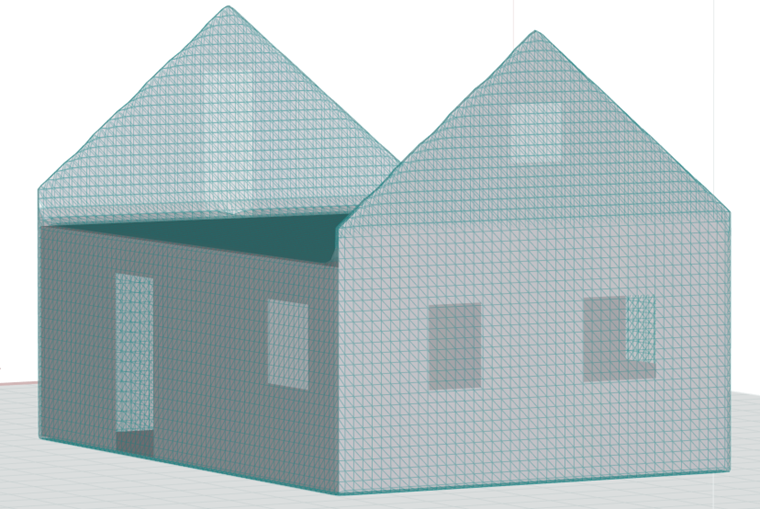

A opção "Fechar aberturas menores que" permite controlar como as aberturas no modelo devem ser tratadas. Encontra-se predefinido 0%. Isso significa que todas as aberturas ou lacunas são consideradas na análise. O nível de aberturas fechadas pode ser modificado como uma percentagem de uma dimensão característica do modelo ou definido através de um valor absoluto. Assim, é possível negligenciar pequenas aberturas e simplificar o modelo. Além disso, aberturas de janelas ou portas que estão fechadas no modelo real podem ser facilmente preenchidas com esta função.

Importante

É importante ressaltar que a opção "fechar aberturas menores que" é definida apenas para o cálculo CFD, de forma a simplificar o modelo para o cálculo. As aberturas fechadas não afetam o modelo RFEM de forma alguma; portanto, os resultados nas partes fechadas do modelo não são transferidos para o RFEM.

Se um modelo de viga representa o modelo estrutural de uma estrutura cujas superfícies (revestimento ou cobertura) não estão explicitamente incluídas no modelo, essas superfícies também não se encontram no modelo importado no RWIND. Como resultado, a carga de vento será aplicada apenas às vigas, não às superfícies que se encontram entre as vigas. A função "Fechar aberturas" não é adequada neste caso para substituir as superfícies: Seriam criadas cargas nos nós EF de superfícies, mas não poderiam ser exportadas para o modelo de vigas no RFEM. Então, as superfícies estariam ausentes da estrutura.

Como a detecção automática de aberturas é uma tarefa topológica exigente, pode ser necessário ajustar as aberturas manualmente.

Importante

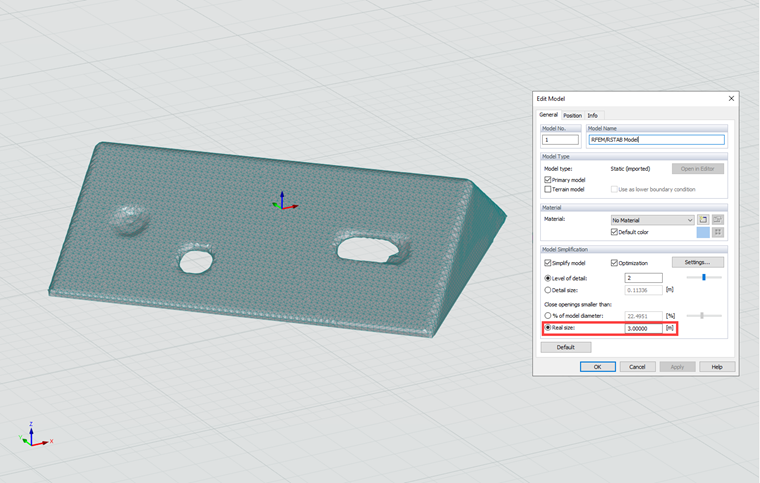

O fechar automático das aberturas atualmente disponível no RWIND 3 está longe de ser perfeito. Funciona de forma confiável apenas se a superfície e a abertura estiverem num plano paralelo aos planos básicos XY, XZ ou YZ. Noutros casos, pode não funcionar, e o tamanho da abertura definida pelo utilizador pode não corresponder ao resultado alcançado; veja um caso incorreto na imagem abaixo. Isso ocorre porque a função "Fechar aberturas" tem uma ciência complexa associada, e o problema ainda não está completamente resolvido para casos gerais. O RWIND 3 utiliza a topologia digital (voxelização) para fechar aberturas, e melhorar os algoritmos atuais é uma das tarefas que queremos abordar nas versões futuras do RWIND 3.

Os problemas com o fechar de aberturas podem ser resolvidos de duas maneiras:

  • Fechar aberturas inadequadas a quando da criação do modelo - por exemplo, com superfícies especiais no RFEM 6.

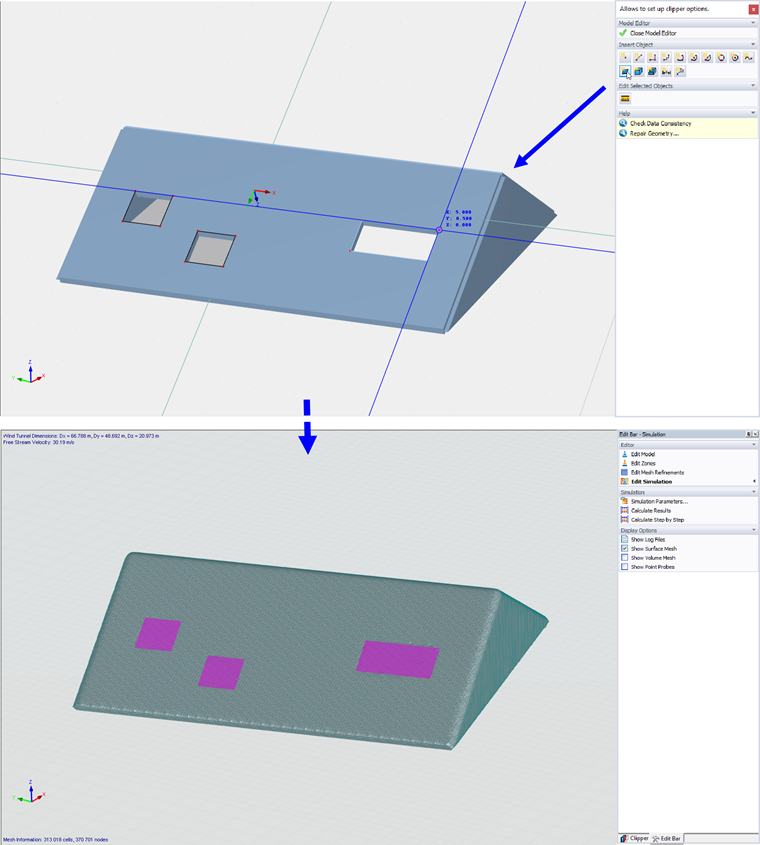

  • Fechar as aberturas manualmente no RWIND 3 Pro criando outro modelo secundário no editor de modelo; ver a imagem abaixo. Para mais informações sobre modelos editáveis, consulte o Capítulo Modelo Editável. Este modelo deve conter superfícies que fecham aberturas indesejadas. Após inserir este modelo no projeto, pode eventualmente uni-lo com o modelo original (primário); vero Capítulo Unir Modelos.
