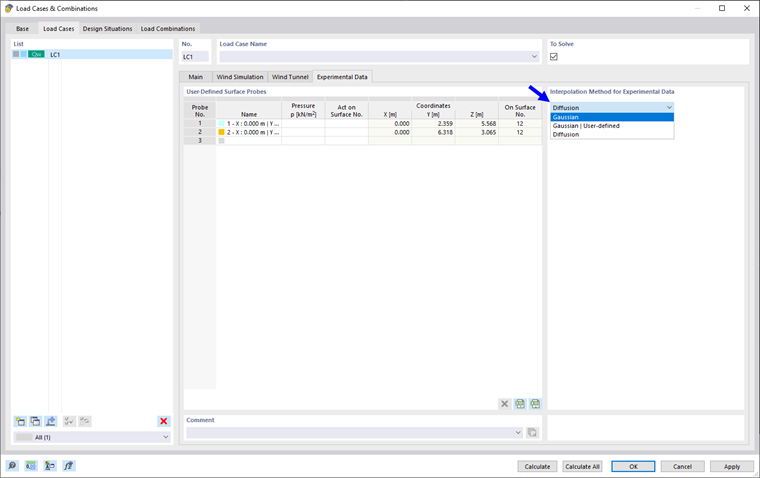

Tato karta ukazuje potřebná nastavení pro práci s experimentálními daty: tabulku definovaných povrchových výsledkových bodů s experimentálními tlakovými hodnotami a vybranou interpolační metodou.
Uživatel-sdefinované povrchové sondy
Existuje tabulka, která obsahuje body s experimentálními tlakovými hodnotami, které jsou buď již zadány v objektu "Další povrchový výsledkový bod", nebo mohou být zadány pomocí "Nový další povrchový výsledkový bod"...—viz obrázek níže.
Další povrchové výsledkové body jsou zadány v následujícím dialogu:
Zde je nutné definovat povrch a bod, který na něm leží pomocí
a poté zaškrtnout "Povrchová sonda pro analýzu větru"; body s tímto zaškrtávacím políčkem jsou zobrazeny v tabulce výše. Pro přepnutí na LC můžete použít tlačítko
.
Ve sloupci "Tlak" můžeme pak zadat hodnotu experimentálního tlaku v daném bodě. Následující sloupce obsahují souřadnice bodu a oblast, na které bod leží.
Interpolační metoda pro experimentální data
V této sekci můžete vybrat metodu interpolace experimentálních dat. Existují dva typy interpolace—Gaussovská a Difuzní—a pro Gaussovskou interpolaci můžete také nastavit uživatelsky definované parametry:
Podrobné informace o obou interpolačních metodách a parametrech lze nalézt v kapitole Probes v sekci Ověřovací data .
