Ta zakładka zawiera ustawienia niezbędne do pracy z danymi eksperymentalnymi, tabelę zdefiniowanych punktów wynikowych na powierzchni z wartościami ciśnienia eksperymentalnego oraz zastosowaną metodę interpolacji.
Próbki powierzchni zdef. przez użytkownika

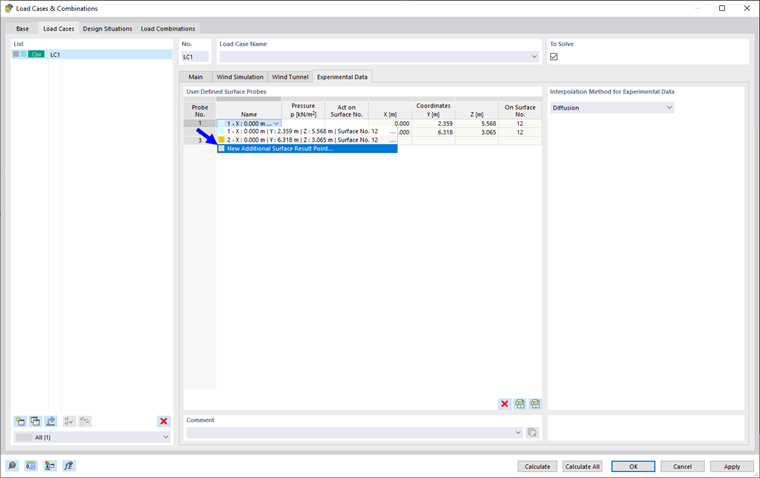

Dostępna jest tabela zawierająca punkty z eksperymentalnymi wartościami ciśnienia, które są już wprowadzone w obiekcie "Dodatkowy punkt wynikowy na powierzchni" lub mogą zostać wprowadzone za pomocą opcji "Nowy dodatkowy punkt wynikowy na powierzchni...", patrz rysunek poniżej.

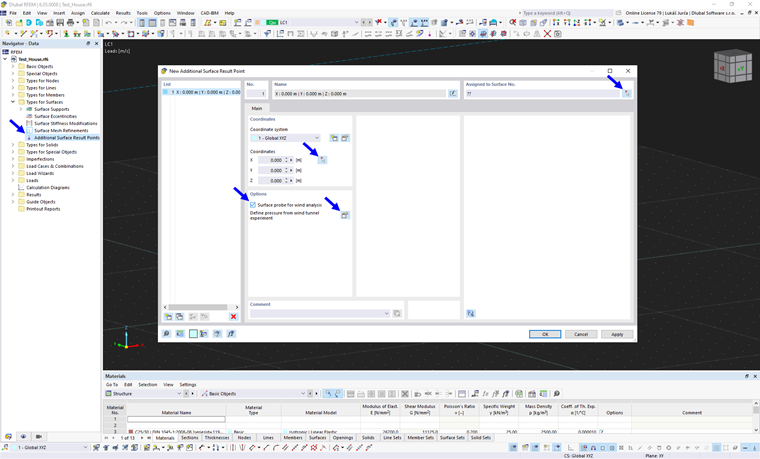

Dodatkowe punkty wynikowe powierzchni można wprowadzać w oknie dialogowym:
W tym miejscu należy zdefiniować powierzchnię i leżący na niej punkt za pomocą
a następnie zaznaczona opcja "Powierzchniowa sonda do analizy wiatru", punkty, dla których to pole wyboru jest zaznaczone, są wyświetlane w tabeli powyżej. Aby przejść do PO, można użyć przycisku
.
W kolumnie 'Ciśnienie' możemy następnie wprowadzić wartość eksperymentalnego ciśnienia w danym punkcie. W kolejnych kolumnach znajdują się współrzędne punktu oraz pole, na którym leży punkt.

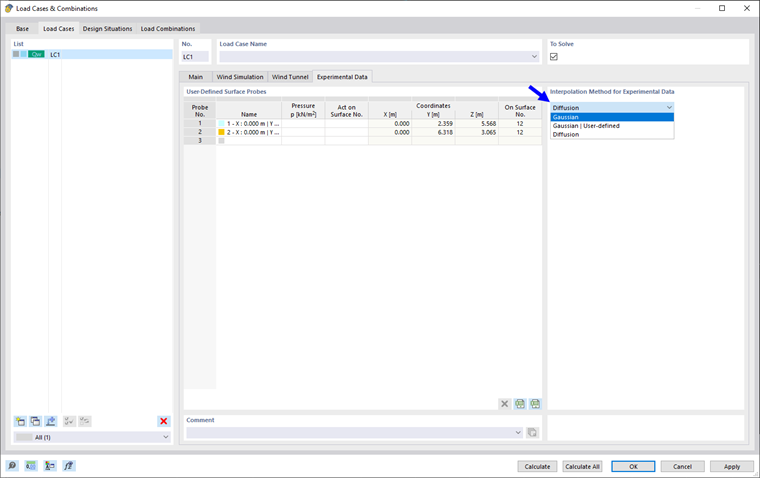

Metoda interpolacji dla danych eksperymentalnych
W tej sekcji można wybrać metodę interpolacji danych eksperymentalnych. Istnieją dwa typy interpolacji, interpolacja Gaussa i interpolacja dyfuzyjna, a dla interpolacji Gaussa można również ustawić parametry zdefiniowane przez użytkownika:
Szczegółowe informacje na temat metod interpolacji i parametrów można znaleźć w rozdziale Sondy w sekcji Verification Data .
