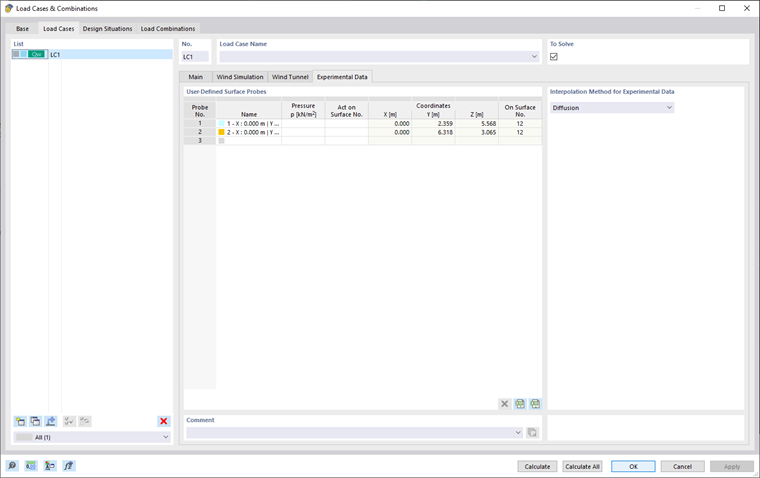

Dieses Register zeigt die erforderlichen Einstellungen für die Arbeit mit experimentellen Daten: eine Tabelle mit definierten Flächenergebnispunkten mit experimentellen Druckwerten und der ausgewählten Interpolationsmethode.
Benutzerdefinierte Flächenproben

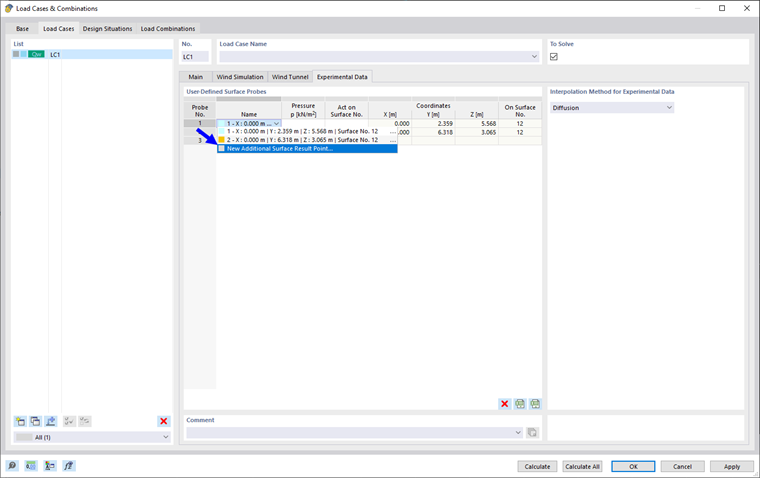

Es gibt eine Tabelle, die Punkte mit experimentellen Druckwerten enthält, die entweder bereits im Objekt „Zusätzlicher Flächenergebnispunkt“ eingegeben sind oder über „Neuer zusätzlicher Flächenergebnispunkt“ eingegeben werden können... – siehe Bild unten.

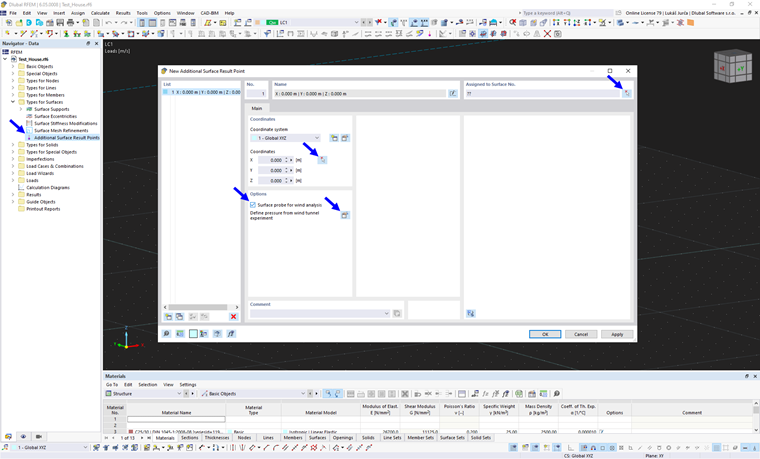

Zusätzliche Flächenergebnispunkte werden im folgenden Dialog eingegeben:
Hier müssen die Fläche und der darauf liegende Punkt mit
definiert und anschließend „Flächenprobe für Windanalyse” aktiviert werden. Die Punkte, bei denen dieses Kontrollfeld aktiviert ist, werden in der Tabelle oben angezeigt. Um zum LF zu wechseln, können Sie die Schaltfläche
verwenden.
In die Spalte „Druck“ können wir dann den Wert des experimentellen Drucks an dem gegebenen Punkt eintragen. Die folgenden Spalten enthalten die Koordinaten des Punktes und die Fläche, auf der der Punkt liegt.
Interpolationsverfahren für experimentelle Daten

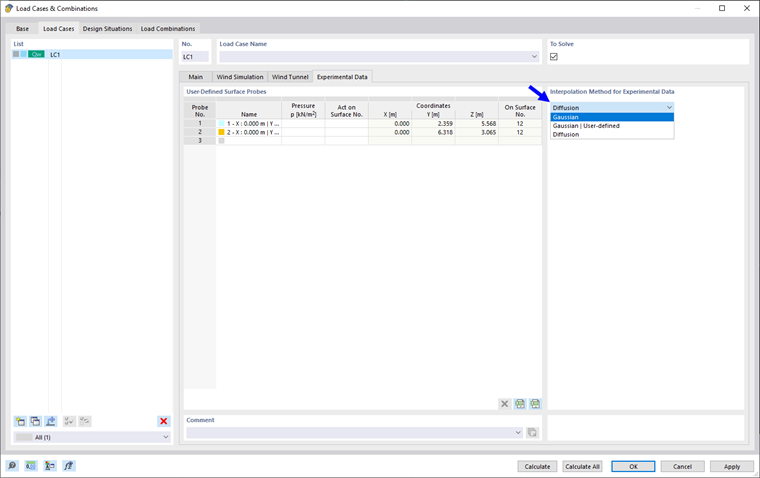

In diesem Abschnitt können Sie die Methode zur Interpolation der experimentellen Daten auswählen. Es gibt zwei Arten der Interpolation – Gaußsche und Diffusionsinterpolation. Für die Gaußsche Interpolation können Sie auch benutzerdefinierte Parameter festlegen:
Ausführliche Informationen zu beiden Interpolationsverfahren und Parametern finden Sie im Kapitel Proben im Abschnitt Verifikationsdaten .
