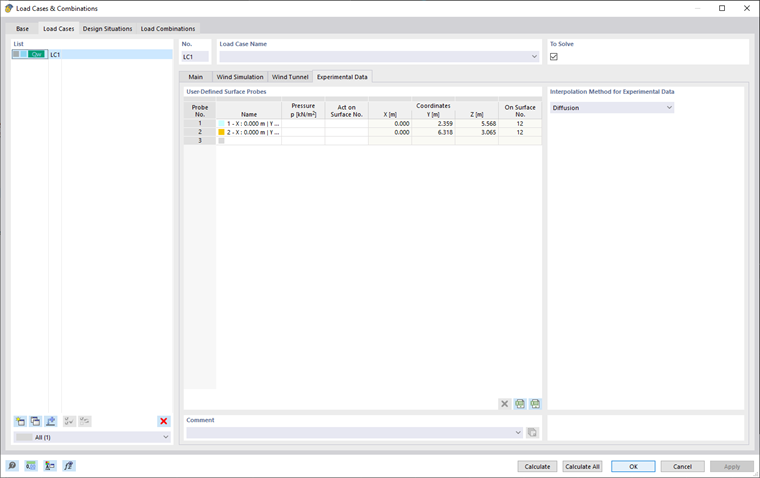

Esta pestaña contiene la configuración necesaria para trabajar con datos experimentales, una tabla de puntos de resultados de superficie definidos con valores de presión experimentales y el método de interpolación utilizado.
Sondeos de superficies definidos por el usuario

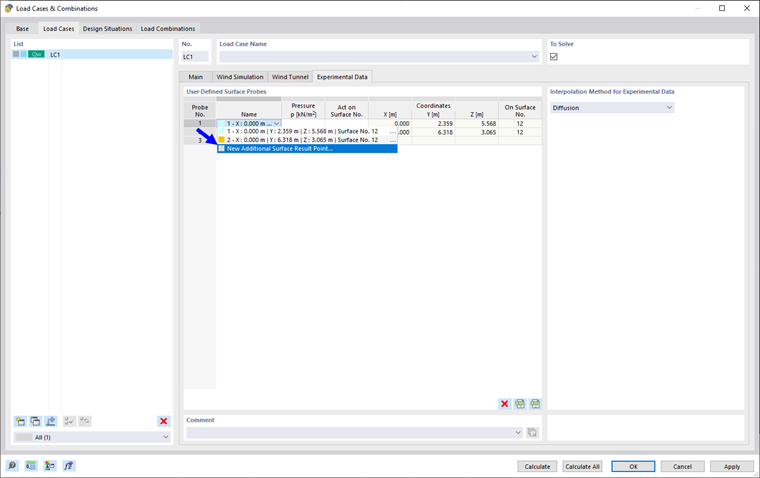

Hay una tabla que contiene puntos con valores de presión experimentales que ya se han introducido en el objeto "Punto de resultado de superficie adicional" o se pueden introducir utilizando "Nuevo punto de resultado de superficie adicional..." ver imagen a continuación.

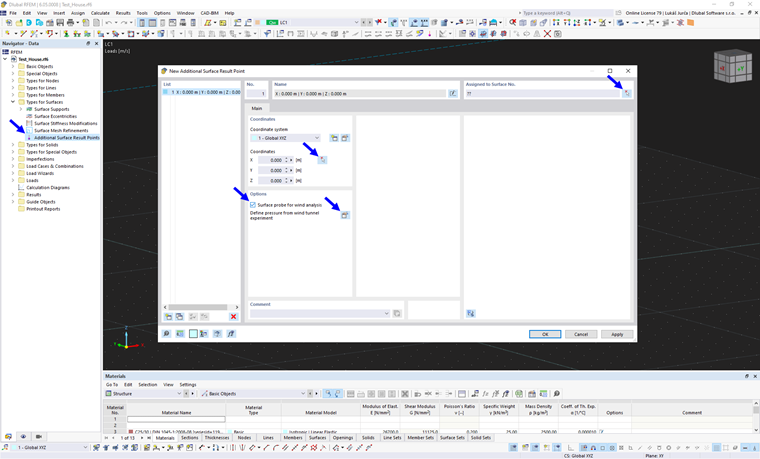

Los puntos de resultados de superficie adicionales se introducen en el siguiente cuadro de diálogo:
Aquí es necesario definir la superficie y el punto que se encuentra en ella usando
y luego marque "Sonda de superficie para análisis de viento", los puntos que tienen esta casilla marcada se muestran en el tabla anterior. Para cambiar a CC puede usar el botón
.
En la columna "Presión" podemos introducir el valor de la presión experimental en el punto dado. En las siguientes columnas, están las coordenadas del punto y el área en la que se encuentra el punto.
Método de interpolación para datos experimentales

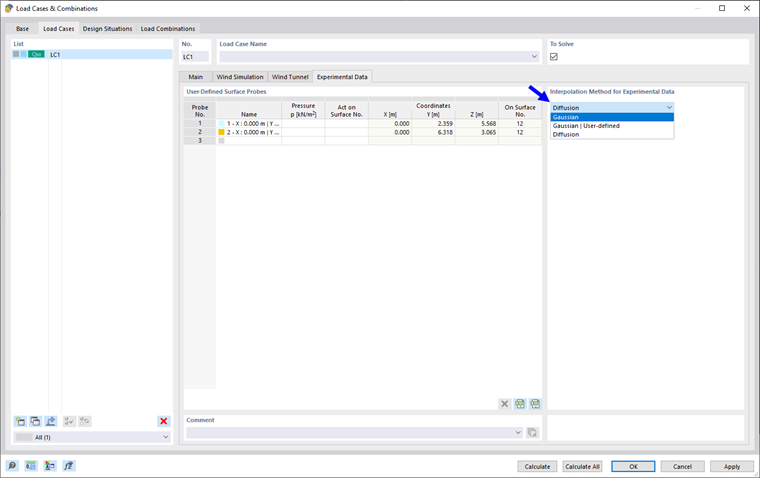

En esta sección, puede seleccionar el método de interpolación de los datos experimentales. Hay dos tipos de interpolación, la interpolación gaussiana y la interpolación de difusión, y para la interpolación gaussiana también puede establecer parámetros definidos por el usuario:
Puede encontrar información detallada sobre los métodos de interpolación y los parámetros en el capítulo Sondas en la sección Verification Data .
