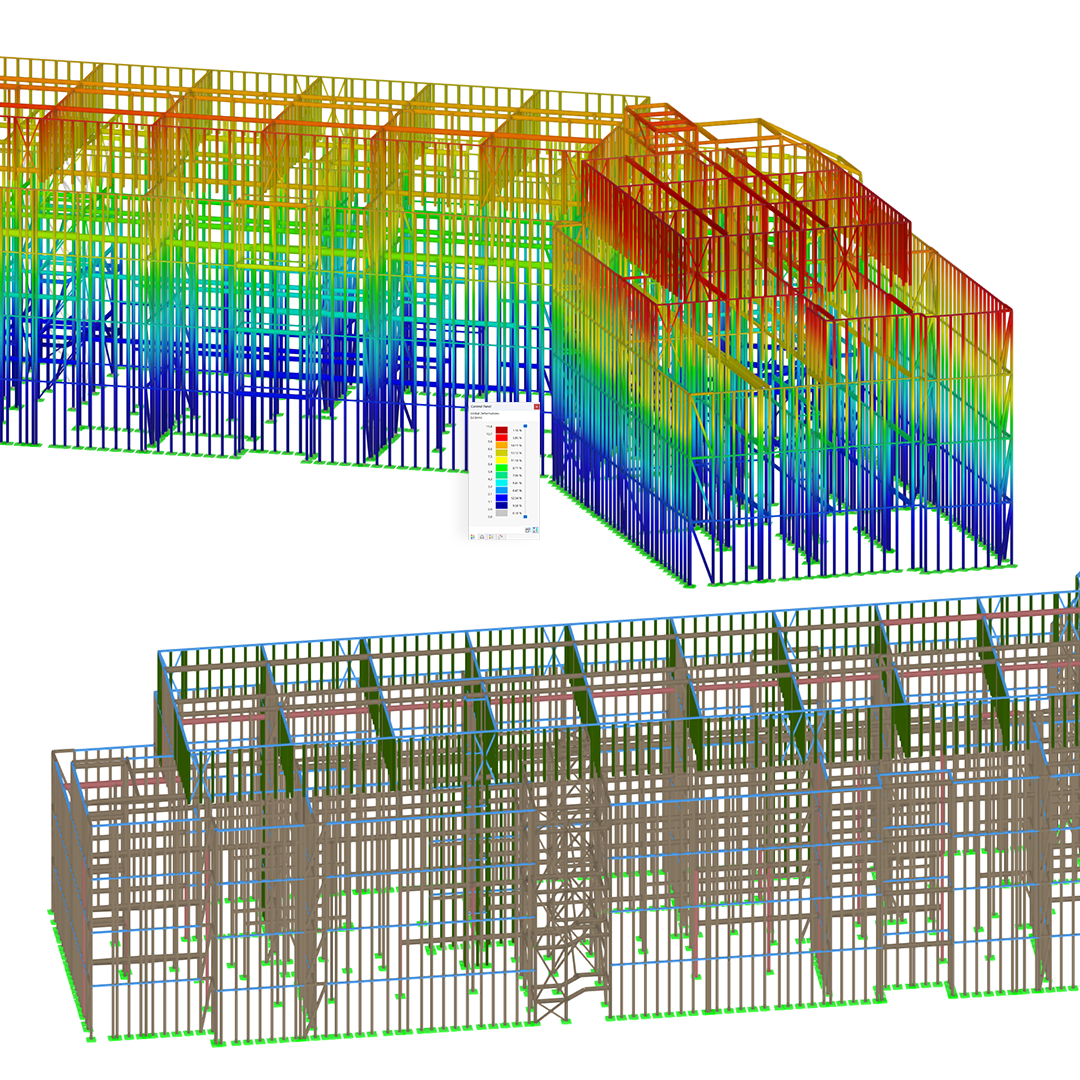

Projekt zákazníka: Rezidenční komplex v Torrejón de Ardoz, Španělsko

Addon Posouzení dřevěných konstrukcí umožňuje posuzovat dřevěné sloupy metodou ASD (pomocí dovolených napětí) podle normy 2018 NDS. Přesný výpočet únosnosti v tlaku a součinitelů přizpůsobení dřevěných prutů je důležitý pro návrh a posouzení bezpečnosti. V následujícím příspěvku ověříme maximální kritickou pevnost ve vzpěru v addonu Posouzení dřevěných konstrukcí krok za krokem pomocí analytických rovnic podle NDS 2018 včetně součinitelů přizpůsobení v tlaku, upravené návrhové hodnoty pevnosti v tlaku a konečného využití.

Válcované průřezy, nejběžnější průřezy v programech RFEM a RSTAB, mohou mít také uživatelsky definované parametry. K tomu je třeba vybrat průřez, který má být upravený, v databázi průřezů a kliknout na tlačítko [Parametrické zadání...].

V tomto článku se posuzuje vhodnost dřevěného prutu z dimenzovaného řeziva 2x4 při kombinovaném dvouosém ohybu a osovém tlaku v přídavném modulu RF-/TIMBER AWC. Vlastnosti a zatížení kombinovaně namáhaného prutu vycházejí z příkladu E1.8 AWC Structural Wood Design examples 2015/2018.

Režim zobrazení Průletový mód kamery umožňuje průlet modelem konstrukce v RFEMu nebo RSTABu. Směr a rychlost letu lze ovládat pomocí klávesnice. Průlet modelem konstrukce lze dále uložit jako video.

Přímé rozhraní k aplikaci Revit umožňuje aktualizovat model Revit v souladu se změnami v programu RFEM nebo RSTAB. V závislosti na provedených úpravách se musí objekty Revit případně znovu vygenerovat (smazat a následně opět generovat). Při tomto novém generování se vychází z modelu RFEM nebo RSTAB.

Pokud se chcete tomuto přegenerování vyhnout, zaškrtněte políčko 'Aktualizovat pouze materiály, tloušťky a průřezy'. V takovém případě se upraví pouze tyto vlastnosti objektů. Změny, které se netýkají materiálu, tloušťky ploch nebo průřezu, se ovšem nezohlední.

Rozvržení výztuže z modulu RF-/CONCRETE Members je možné exportovat do programu Revit. V tuto chvíli je možné vyztužovat obdélníkové a kruhové průřezy.

Výztužné pruty lze dodatečně upravovat v programu Revit.
