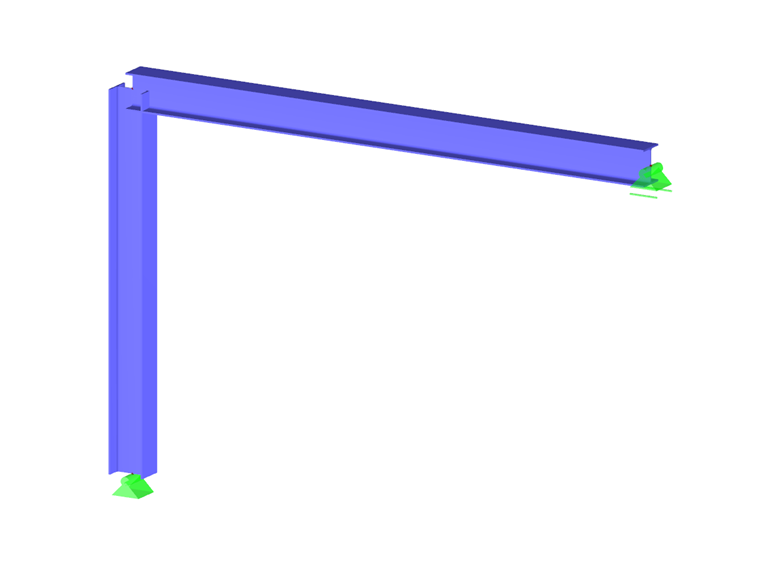

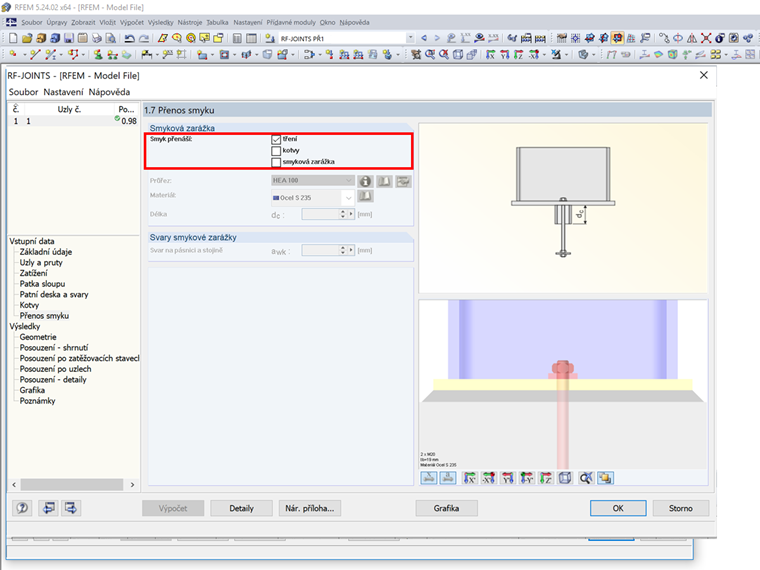

Pokud působí tlaková síla, lze vypočítanou únosnost ve tření porovnat s působící vodorovnou silou. Výběrem příslušné možnosti podle obrázku lze tento vliv zohlednit v modulu RF-/JOINTS Steel - Column Base.

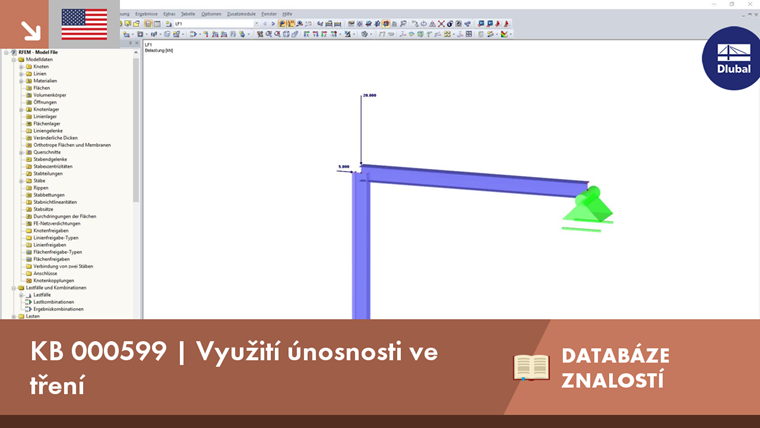

Využití únosnosti ve tření
EN 1993-1-8: 2010-12 umožňuje podle kap. 6.2.2 (6) uvažovat tření příslušným součinitelem tření pro posouzení únosnosti ve smyku.
