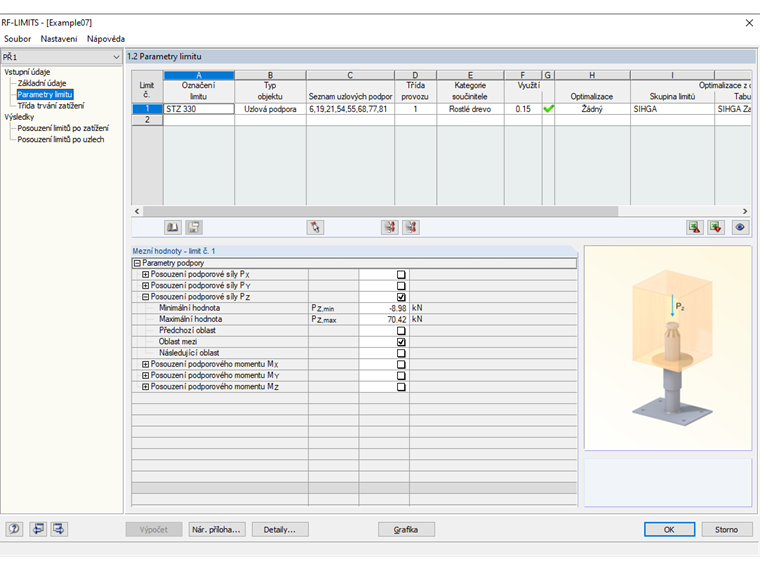

Pokud modelování proběhne odpovídajícím způsobem, může rychle a jednoduše následovat posouzení pomocí přídavného modulu RF‑LIMITS. Tahová kotva se vybere v databázi a posoudí se pro každou působící sílu.

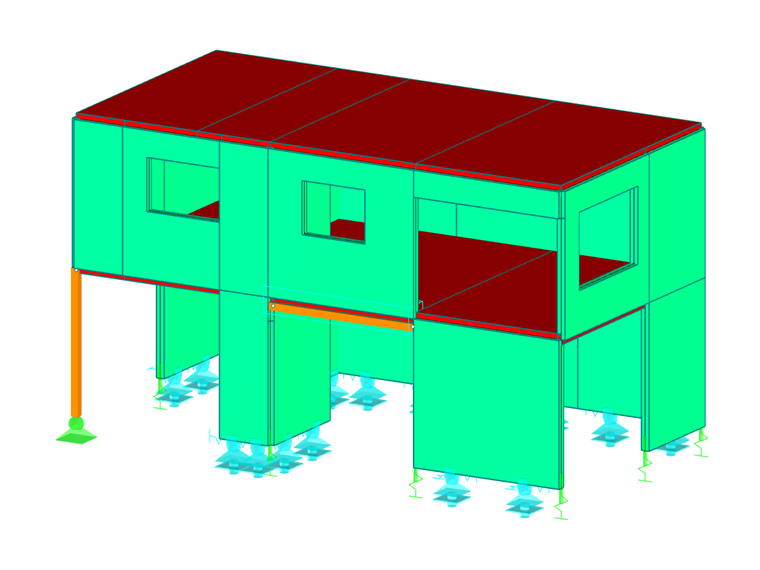

Posouzení tahových kotev u konstrukcí z křížem lepeného dřeva
Vztlakovým silám na konstrukci, které jsou většinou způsobeny zatížením větrem nebo z dynamické analýzy, čelíme většinou tahovými kotvami zavedenými do základu.
