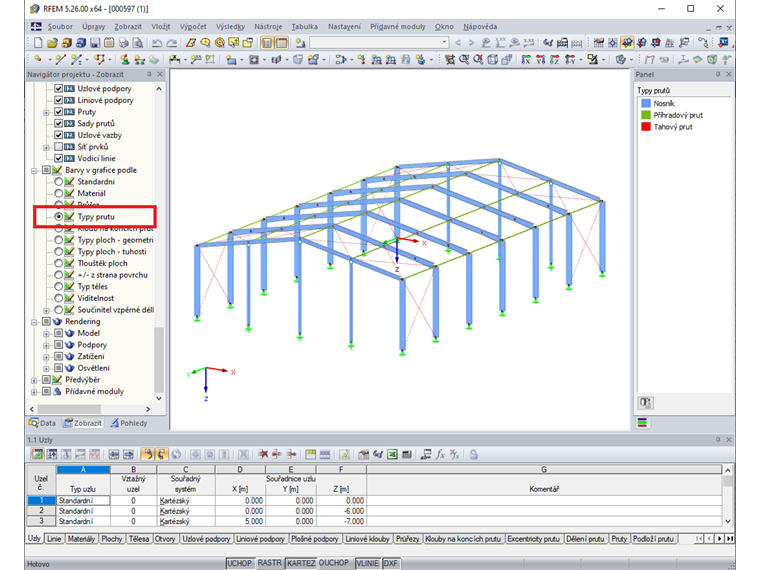

Pod položkou "Barvy v grafice podle" lze vybrat zobrazení typů prutů různými barvami. Ve "Vlastnostech zobrazení" je pak možné přednastavené barvy měnit.

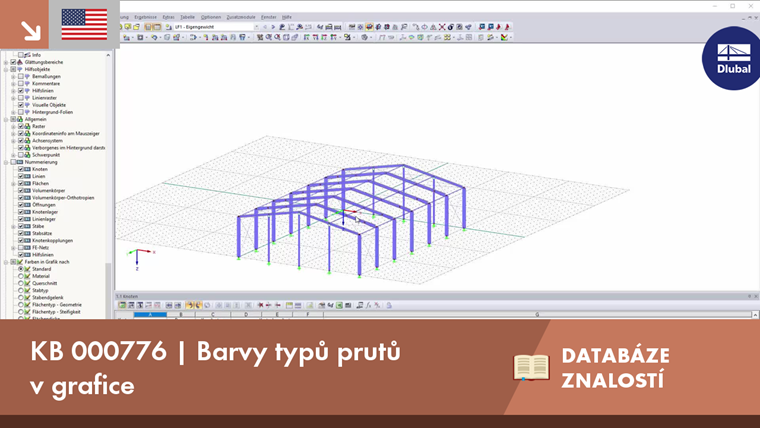

Barvy typů prutů v grafice
V programech RFEM a RSTAB je nyní možné rozlišit použité typy prutů také vizuálně pomocí barev. Tato možnost byla integrována do navigátoru "Zobrazit".
Autor
Ing. Frenzel je zodpovědný za vývoj produktů pro dynamiku. Kromě toho poskytuje technickou podporu pro zákazníky Dlubal Software v Německu.
