Aktivace vnitřního dělení prutů při analýze stability v RF-STABILITY/RSBUCK

Tipy & triky

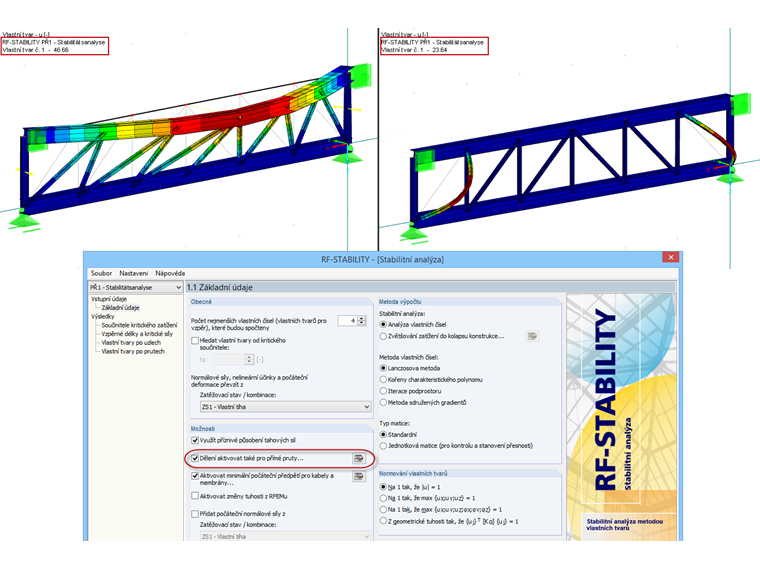

Při statické analýze konstrukcí ohrožených ztrátou stability v modulech RF‑STABILITY (pro RFEM) nebo RS‑BUCK (pro RSTAB) je někdy nutné aktivovat vnitřní dělení prutů. V modelu mohou být například přítomny příhradové pruty, které nejsou vnitřně děleny. Pak je při analýze stability jako první vlastní tvar určen tvar globálního selhání konstrukce (viz obr. 1). Při aktivaci dělení prutů se však ukáže, že podstatná je lokální ztráta stability konstrukce (viz obr. 2). Možnost aktivace dělení v RF‑STABILITY je zobrazena na obrázku.
