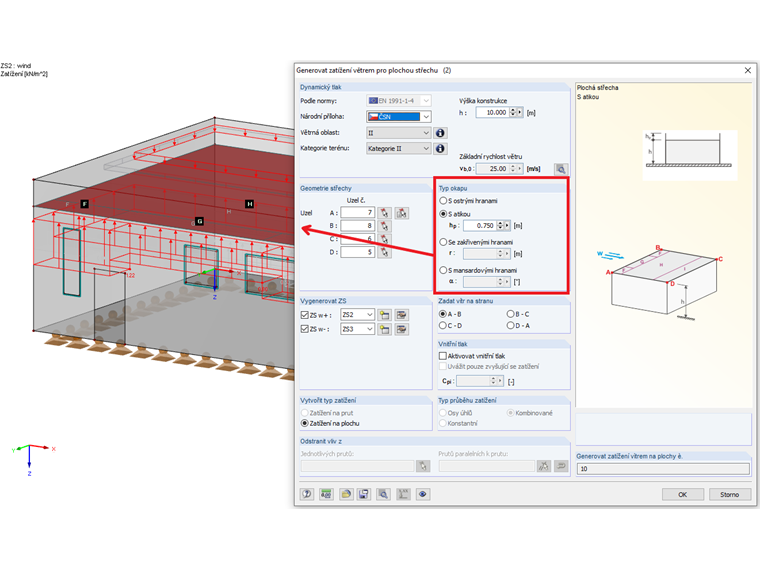

Můžete si vybrat, zda se jedná o oblast s ostrými okraji, okapovou plochu s atikou, se zakřivenými hranami nebo s mansardovými hranami. Zatížení se generují podle EN 1991-1-4, tabulky 7.2.
Zohlednění typu okapu při generování zatížení větrem
Kromě geometrie a tvaru ploché střechy lze při generování zatížení uvažovat také vytvoření okapové oblasti.
Autor
Ing. Baumgärtel zajišťuje technickou podporu zákazníkům společnosti Dlubal Software.
