Co znamenají symboly v grafickém znázornění tvarových tvarů přídavného modulu RF-/DYNAM Pro?

Odpověď

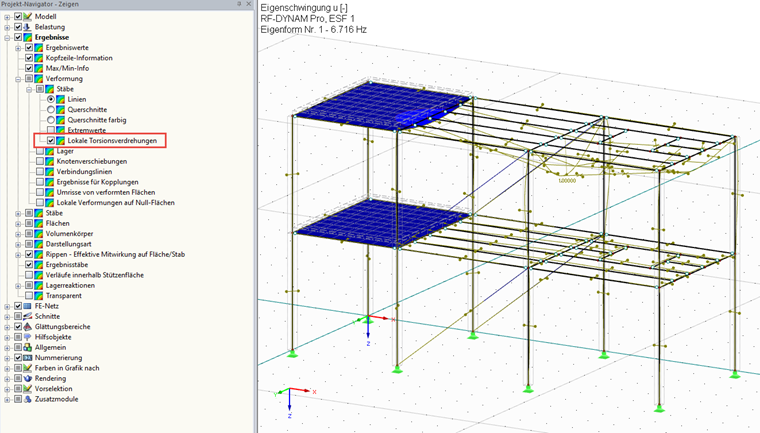

Symboly v grafickém zobrazení RF-/DYNAM Pro by měly udávat lokální torzní natočení prutů.

Vzhledem k tomu, že se pruty v grafice vztahují k těžišťové ose, nelze jinak rotaci rozpoznat. Proto jsme vybrali zobrazení s krátkou svislou linií s malými koncovými kružnicemi.

V animaci vidíme, že se tyto symboly otáčejí, a představují tak rotaci.

Klíčová slova

Kroucení natočení Natočení vlastní tvar Vlastní kmitání

Literatura

[1]   Manuál RF-DYNAM Pro. Tiefenbach: Dlubal Software, říjen 2018.
