Odpověď:

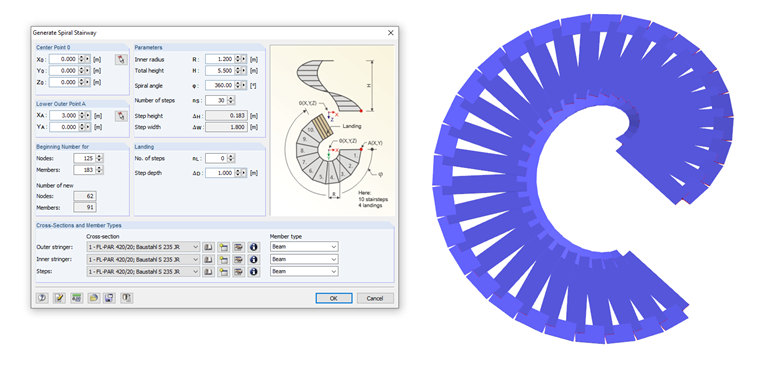

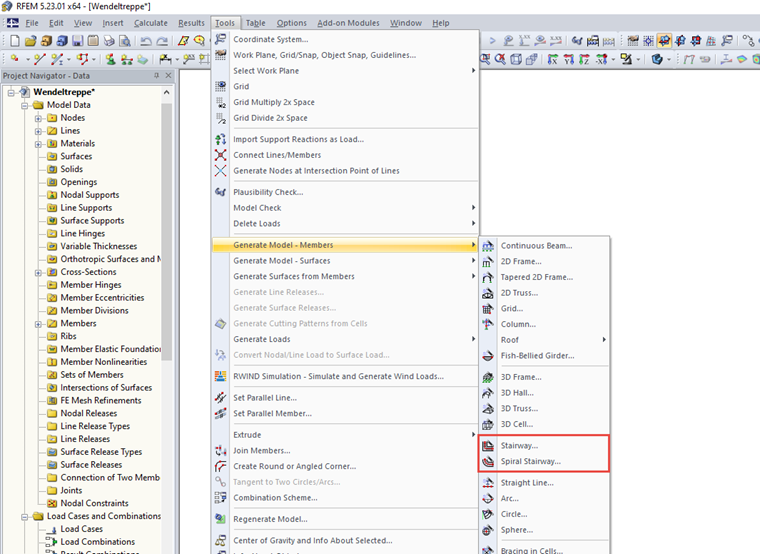

Konstrukci schodiště lze snadno modelovat pomocí generátoru. Příslušné generátory pro rovná i točitá schodiště najdeme v nabídce Nástroje -> Generovat model.
Modelování přímých a točitých schodišť v programech RFEM 5 a RSTAB 8
Jak mohu v programech RFEM 5 a RSTAB 8 vytvořit přímá a točitá schodiště?
Autor
Ing. Rehm se podílí na vývoji programů pro dřevěné konstrukce a zajišťuje technickou podporu zákazníkům.
