Odpověď:

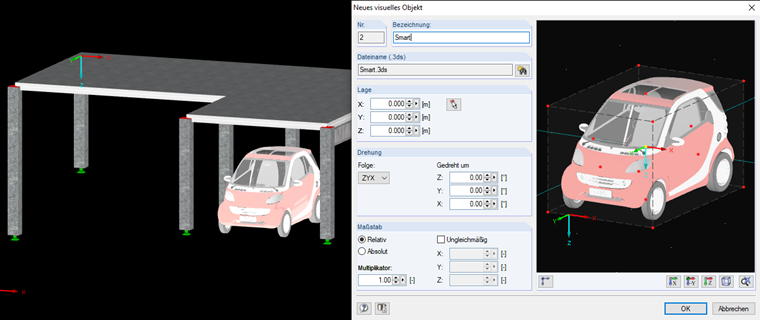

3D objekty ve formátu "3ds" můžete snadno vložit do stávajícího modelu v programu kliknutím na Vložit → Vizuální objekt (viz obrázek). V dialogu "Nový vizuální objekt" můžete upravit měřítko, polohu a úhel natočení.
Dotaz
Mohu do modelu v programu RFEM/RSTAB přidat 3D grafiku?
