Odpověď:

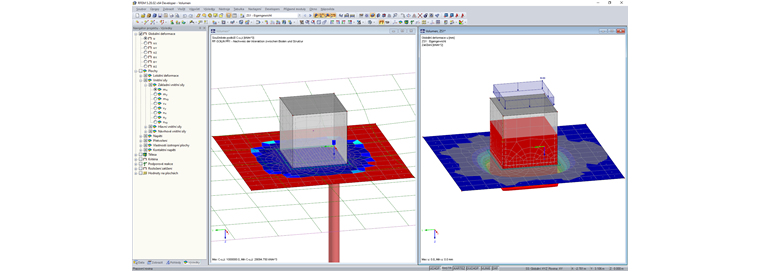

Ano, výpočet funguje také s tělesy. Pro výpočet je důležité pouze to, aby těleso s jednou stranou plochy (patní deska) bylo uloženo. To znamená, že pro výpočet pomocí RF -SOILIN není možné podepřít tělesa pouze liniovými podporami.
Dotaz
Funguje výpočet v přídavném modulu RF -SOILIN také u těles?
