FAQ 003037 CS

3. května 2019

Výpočet RFEM RSTAB RF-IMP

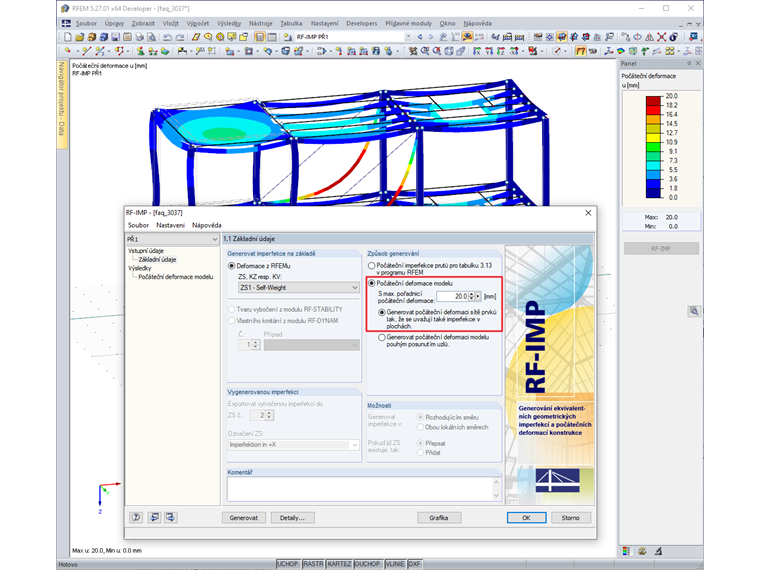

RF-IMP jsme vytvořili předem deformovaný ekvivalentní model pomocí sítě konečných prvků. Je zohledněn ekvivalentní model u všech kombinací zatížení nebo mám zadat další nastavení?

Odpověď

Předem deformovaný ekvivalentní model se v případě kombinací zatížení automaticky neaktivuje. To je třeba zadat ručně v parametrech výpočtu kombinace zatížení. Zde aktivujeme volbu "Další možnosti" a aktivujeme volbu "Výchozí deformace v modulu RF-IMP".

Pokud chceme funkci aktivovat v několika kombinacích zatížení najednou, můžeme vybrat několik kombinací zatížení.

Výpočet s předem deformovanou sítí konečných prvků se provádí, pokud příslušná kombinace zatížení podle Theorie II. Nebo III. Pořadí k výpočtu.

Klíčová slova

Imperfekce Předem deformovaný Síť KP Kombinace zatížení Parametry výpočtu Zvláštní nastavení
