Odpověď:

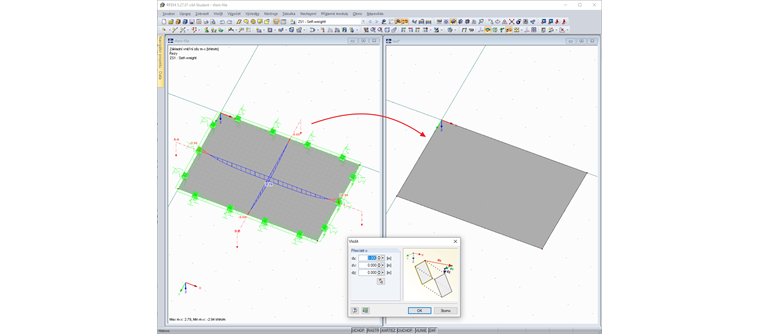

Ano, řezy lze přenášet z jednoho modelu do druhého.Řezy lze vybrat v původním modelu a poté je přenést pomocí [Ctrl+C] a [Ctrl+V].
Dotaz
Mohu přenést řezy z jednoho modelu do druhého?Nebo musím řezy zadat znovu?
