Mohu v programu RSTAB 8 resp. RFEM 5 ručně vytvořit také kombinace zatížení?

Odpověď

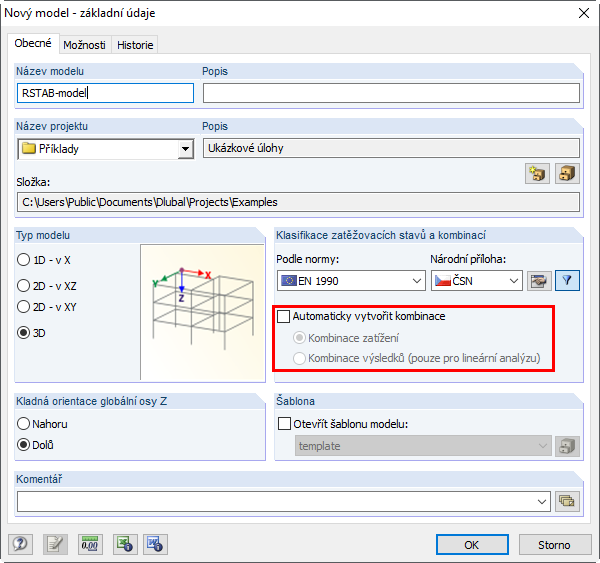

Pokud chceme kombinace zatížení resp. kombinace výsledků vytvořit ručně, musíme je nejdříve definovat v základních údajích modelu (viz Obrázek 1). Při deaktivaci tlačítka "Vytvořit kombinace automaticky je nutné vytvořit všechny kombinace zatížení ručně.

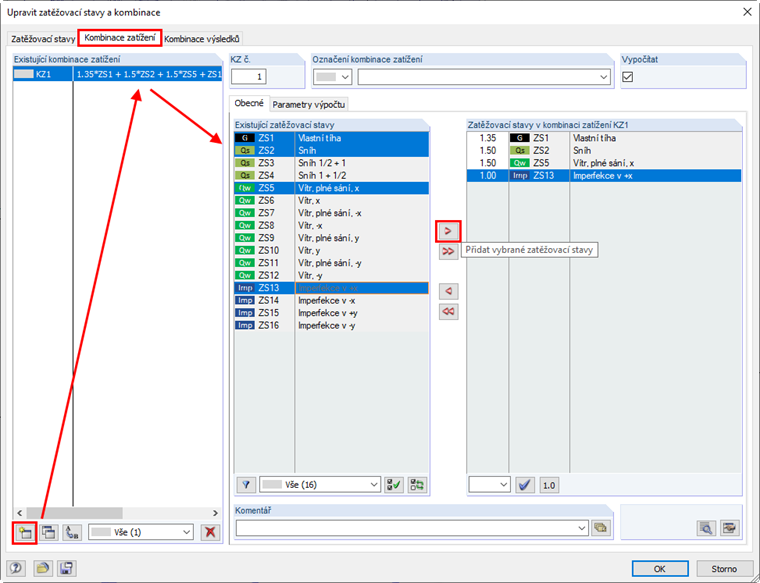

Poté je možné pomocí dialogu "Upravit zatěžovací stavy a kombinace" navzájem skládat všechny kombinace zatížení včetně dílčích součinitelů spolehlivosti (viz Obrázek 2). V záložce "Kombinace výsledků" je potom možné z těchto kombinací zatížení například vytvořit výsledkovou obálku.

Klíčová slova

Ručně Zatěžovací stav Kombinace zatížení Kombinace výsledků Klasifikace Automaticky
