Odpověď:

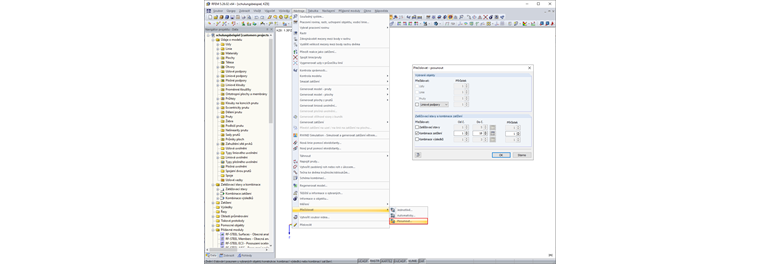

Tuto funkci lze vyvolat z nabídky "Nástroje" → "Přečíslovat" → "Posunout". Na postup se můžete podívat v připojeném videu.
Dotaz
Je možné přečíslovat zatěžovací stavy, kombinace zatížení a kombinace výsledků?
