Odpověď:

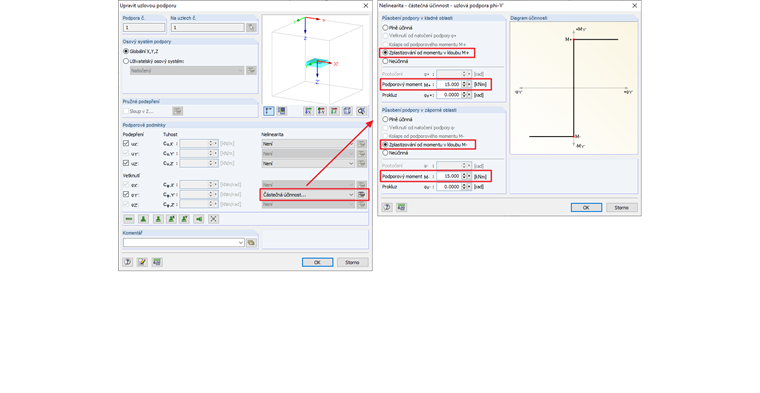

Aby bylo možné zohlednit tuto nelinearitu, můžete použít funkci "Částečná účinnost" (viz Obrázek 01). Tímto způsobem je možné stanovit mezní moment, od kterého nejsou již přenášeny žádné momenty.
Dotaz
Chtěl bych, aby od určité velikosti podpora nebo kloub na konci prutu již nepřenášely žádný ohybový moment. Jak to mohu udělat?
