Odpověď:

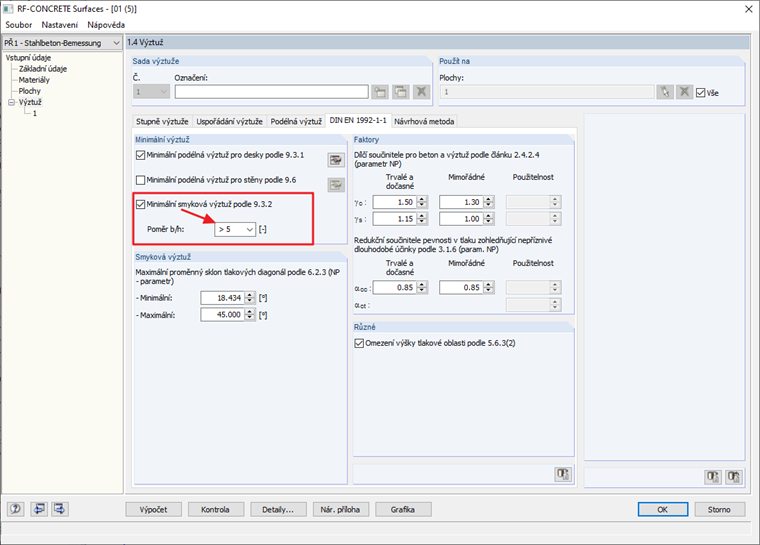

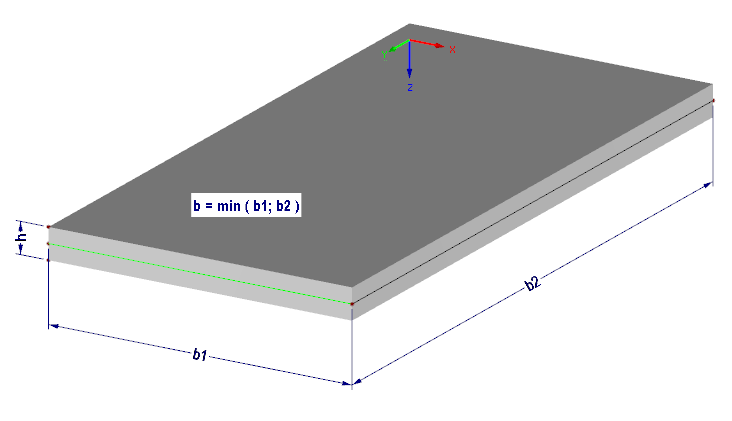

Volba určuje, zda se má minimální smyková výztuž stanovit na základě rozměrů dílce pro desku (b/h > 5) nebo pro nosník (b/h < 4). Výška resp. tloušťka plochy odpovídá h a nejmenší délka hrany dílce přitom odpovídá b (viz Obrázek 02).
Dotaz
Co se skrývá za poměrem b/h při stanovení minimální výztuže podle 9.3.2 v přídavném modulu RF-CONCRETE Surfaces?
