Pro generované zatížení jsem nastavil proměnný průběh zatížení. Ten by měl v určitém směru být stupňovitý. Zatížení ovšem není odstupňováno, ale je zobrazeno lineárně. Jak je možné správně zobrazit toto zatížení?

Q: Pro generované zatížení jsem nastavil proměnný průběh zatížení. Ten by měl v určitém směru být stupňovitý. Zatížení ovšem není odstupňováno, ale je zobrazeno lineárně. Jak je možné správně zobrazit toto zatížení?

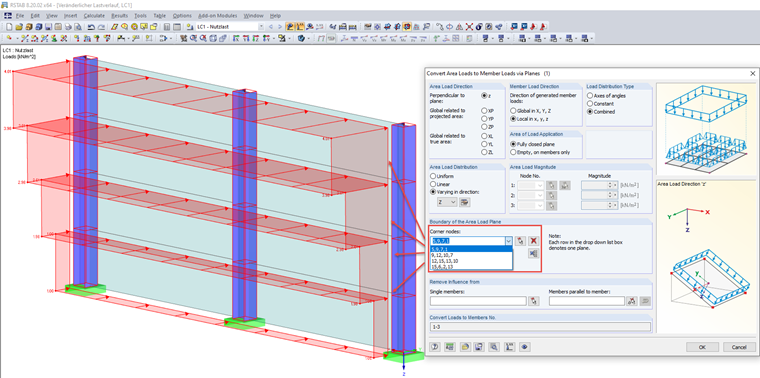

Pro správné zobrazení zatížení je nutné provést určité úpravy. V případě postupně působícího zatížení může být ohraničení roviny plošného zatížení provedeno pouze po úsecích (pro každý stupeň zatížení). Jinak se zatížení rozdělí lineárně přes celou rovinu plošného zatížení.

Question

Pro generovan&#233; zat&#237;žen&#237; jsem nastavil proměnn&#253; průběh zat&#237;žen&#237;. Ten by měl v určit&#233;m směru b&#253;t stupňovit&#253;. Zat&#237;žen&#237; ovšem nen&#237; odstupňov&#225;no, ale je zobrazeno line&#225;rně. Jak je možn&#233; spr&#225;vně zobrazit toto zat&#237;žen&#237;?

Accepted Answer

Pro spr&#225;vn&#233; zobrazen&#237; zat&#237;žen&#237; je nutn&#233; prov&#233;st určit&#233; &#250;pravy. V př&#237;padě postupně působ&#237;c&#237;ho zat&#237;žen&#237; může b&#253;t ohraničen&#237; roviny plošn&#233;ho zat&#237;žen&#237; provedeno pouze po &#250;sec&#237;ch (pro každ&#253; stupeň zat&#237;žen&#237;). Jinak se zat&#237;žen&#237; rozděl&#237; line&#225;rně přes celou rovinu plošn&#233;ho zat&#237;žen&#237;.

Správné zobrazení postupně působícího průběhu proměnného zatížení

Pro generované zatížení jsem nastavil proměnný průběh zatížení. Ten by měl v určitém směru být stupňovitý. Zatížení ovšem není odstupňováno, ale je zobrazeno lineárně. Jak je možné správně zobrazit toto zatížení?
