Při natočení pohledu se zdá, že souřadnice X a Y jsou zaměněné. Jedná se o problém se zobrazením?

Odpověď

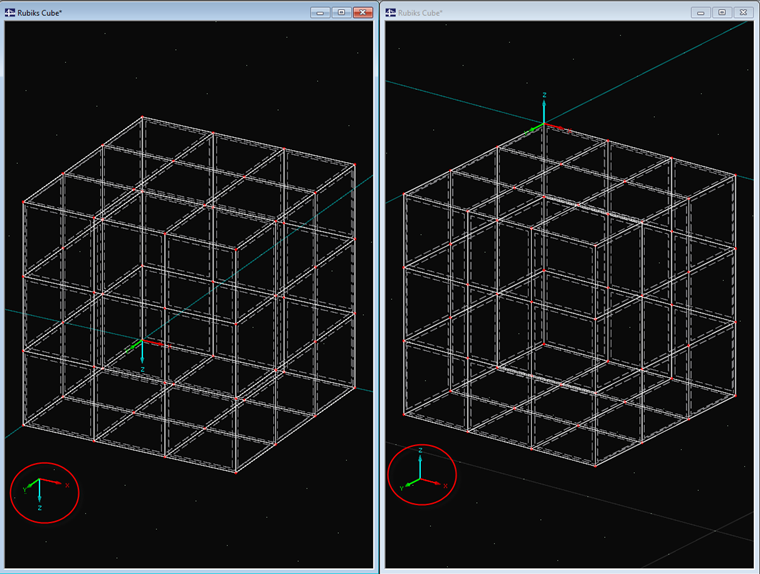

Popsaný účinek není chybou zobrazení, ale pouze otázkou perspektivy a dobrým příkladem optického klamu. Záleží na tom, zobrazení souřadného systému vnímáte jako vnitřní nebo vnější roh.

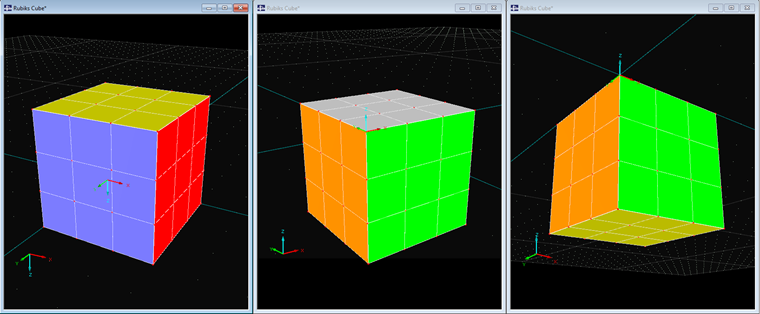

Příklad Rubikovy kostky v izometrickém pohledu

Žlutá strana kostky je horní plochou. V přednastaveném izometrickém pohledu se díváte šikmo nahoru na vnitřní roh souřadného systému. Pokud jednoduše natočíme pohled vzhůru nohama, takže osa Z bude směřovat nahoru, osa X doprava a osa Y doleva, je možné se podívat podívat na spodní stranu kostky, tedy shora na spodní vnější roh souřadného systému.

Pokud nyní natočíme pohled okolo vodorovné osy o cca 45°, může vzniknout dojem, že se díváme opět na vnitřní roh souřadného systému. Jedná se ovšem o vnější roh.

Klíčová slova

Souřadný systém Izometrický pohled Perspektiva Zobrazení
