Odpověď:

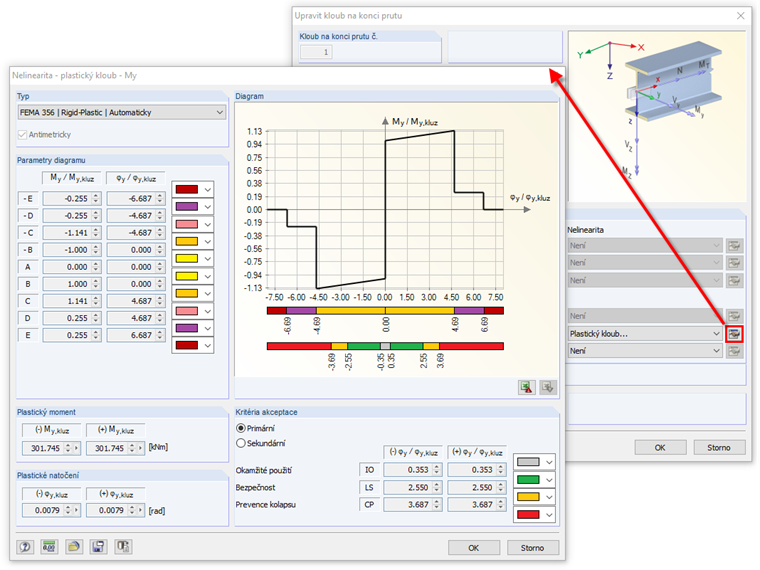

Plastické otáčení se u každého kloubu stanoví automaticky na základě předem stanoveného průřezu a délky prutu. K tomu se použije následující vzorec:$\varphi_{y,pl}=\frac{W_{y,pl}\cdot f_y\cdot l_b}{6\cdot E\cdot I_y}$
Dotaz
Jak se určuje plastické otáčení v plastické definici kloubu?
