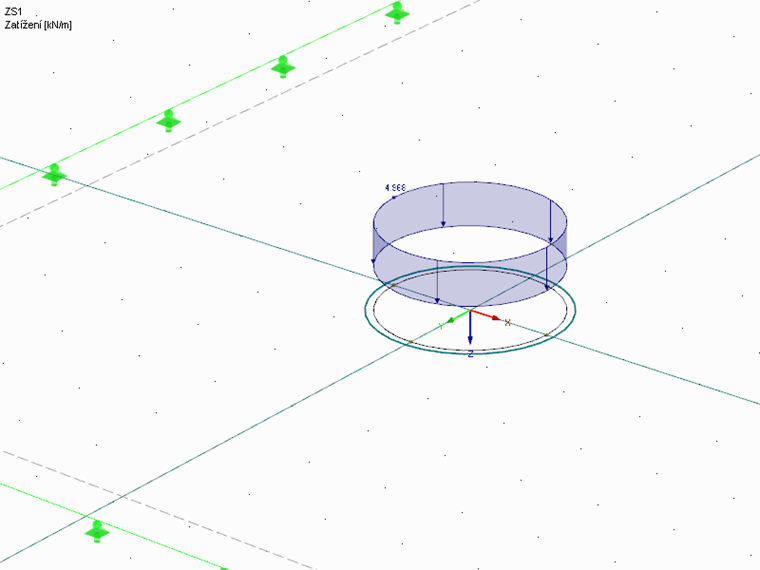

Vygeneroval jsem zatížení z plošného na kruhový otvor. Pokud je poloměr 1,0 m a zatížení 10 kN/m2 měla by být výslednice 31,416 kN. Přepočtené zatížení na linii by mělo být 5,0 kN/m. Hodnota přepočteného zatížení je 4.968 kN/m. Můžete mi říct proč?

Odpověď

Nepřesnost je důsledkem toho, že program RFEM počítá plochu kruhu přibližně, pomocí dělení hranice, tj. jako polygon. V tomto případě vyjde 3.1214447 kN místo 31,416 kN. Délka hraniční křivky se naopak spočte přesně jako kruh.

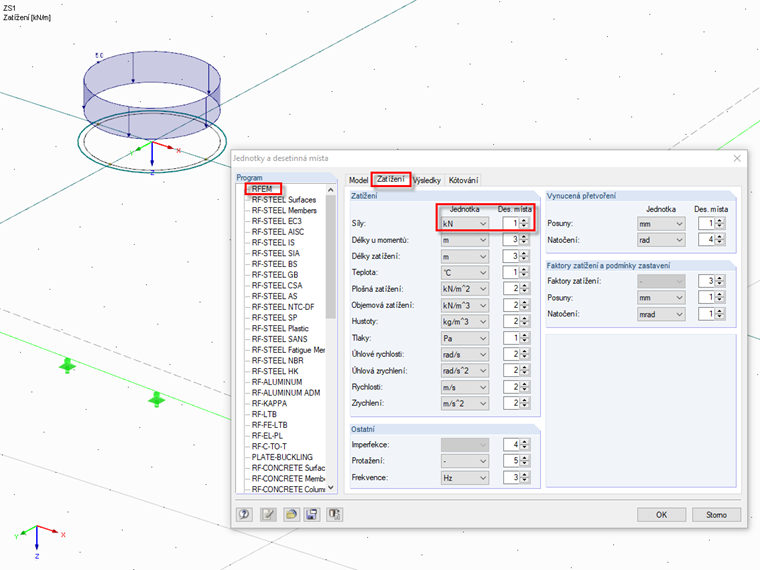

Pokud potřebujete graficky přesné číslo (např. obrázek do statického výpočtu) lze to řešit zmenšením počtu zobrazených desetinných míst.
