Odpověď:

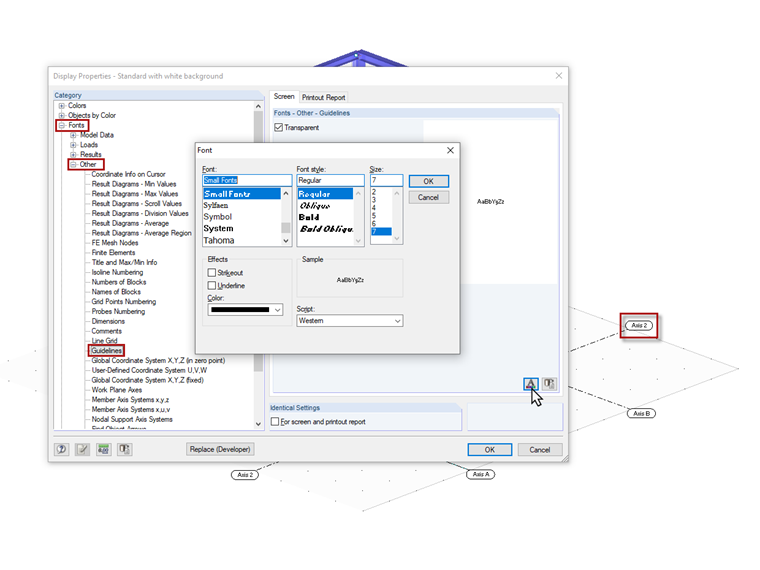

Toto nastavení najdete v nastavení zobrazení v kategorii "Typy písma", "Jiné" a "Vodicí linie".
Dotaz
Jak mohu upravit velikost a typ písma vodicích linií a jejich popisy?
