Dotaz

Q: Jaké jsou možnosti výběru pro parametry mezního stavu použitelnosti v přídavném modulu RF-LAMINATE pro výpočet použité lokální deformace uz,local použité při posouzení?

Na výběr máte tři možnosti. Nedeformovaný systém: Deformace se vztahuje k původnímu systému.Posunutá rovnoběžná plocha: Tuto možnost doporučujeme pro polotuhé podepření plochy. Deformace uz,local se vztahuje na virtuální referenční plochu rovnoběžně posunutou k nedeformovanému systému. Vektor posunu referenční plochy je tak dlouhý jako nejmenší deformace uzlu v ploše.Posunutá uživatelská referenční rovina: Pokud se podpory plochy deformují velmi odlišně, je možné pro posuzovanou deformaci uz,local definovat šikmou referenční rovinu. Tato rovina se zadá pomocí třech bodů nedeformovaného systému. Program stanoví deformaci tří definičních bodů, umístí referenční rovinu pomocí těchto posunutých bodů a následně spočítá lokální deformaci uz,local.

Jaké jsou možnosti výběru pro parametry mezního stavu použitelnosti v přídavném modulu RF-LAMINATE pro výpočet použité lokální deformace u_z,local použité při posouzení?

Odpověď:

Na výběr máte tři možnosti.

FAQ

FAQ 004586 | Jaké možnosti jsou k dispozici pro výpočet údajů o použitelnosti v modulu RF -LAMINATE pro výpočet ...

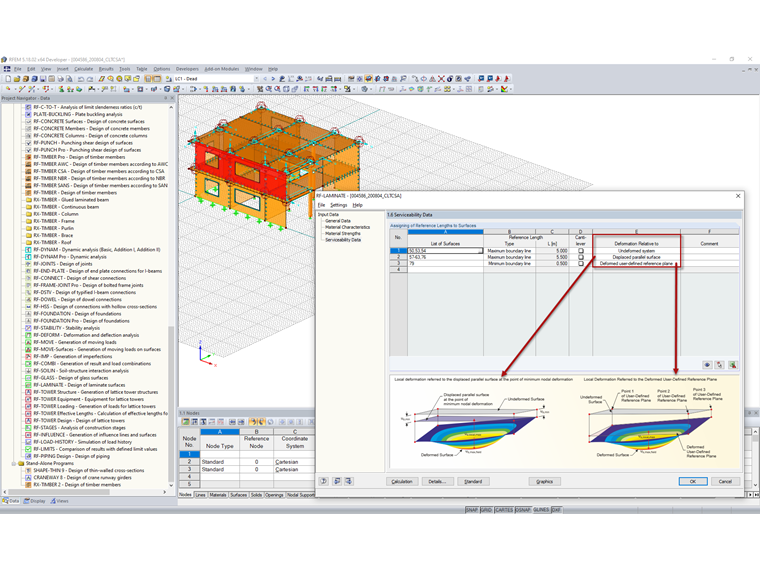

RF-LAMINATE - Dialog 1.6 Parametry mezního stavu použitelnosti

Nedeformovaný systém: Deformace se vztahuje k původnímu systému.

Posunutá rovnoběžná plocha: Tuto možnost doporučujeme pro polotuhé podepření plochy. Deformace u_z,local se vztahuje na virtuální referenční plochu rovnoběžně posunutou k nedeformovanému systému. Vektor posunu referenční plochy je tak dlouhý jako nejmenší deformace uzlu v ploše.

Posunutá uživatelská referenční rovina: Pokud se podpory plochy deformují velmi odlišně, je možné pro posuzovanou deformaci u_z,local definovat šikmou referenční rovinu. Tato rovina se zadá pomocí třech bodů nedeformovaného systému. Program stanoví deformaci tří definičních bodů, umístí referenční rovinu pomocí těchto posunutých bodů a následně spočítá lokální deformaci u_z,local.

Autor

Ing. Hoffmann se zabývá vývojem produktů pro dynamiku, membránové konstrukce a RWIND. Kromě toho vyřizuje v rámci zákaznické podpory podněty od uživatelů.
