Odpověď:
Vzdálenost bodů rastru můžete zmenšit na polovinu, nebo také zdvojnásobit ve stavovém řádku.

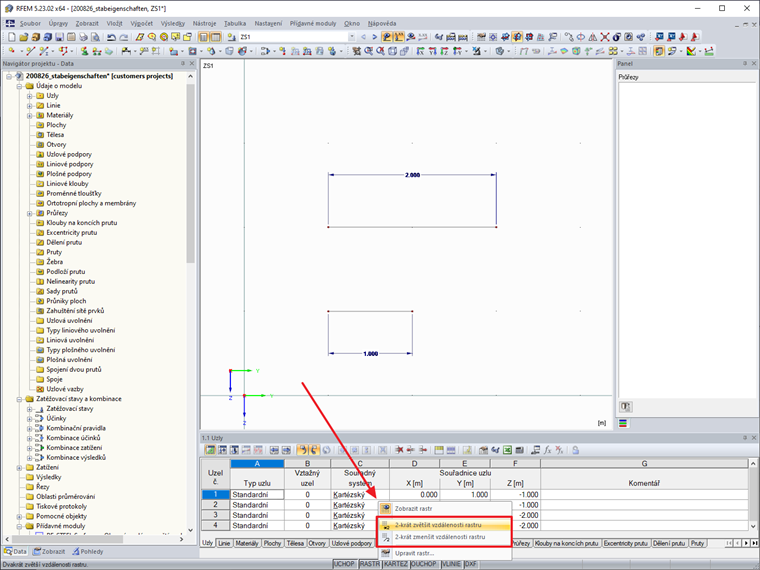

Za tímto účelem klikněte pravým tlačítkem myši na tlačítko RASTR ve stavovém řádku a v místní nabídce vyberte požadovanou funkci.
Dotaz
Mohu rychle zmenšit vzdálenost bodů rastru na polovinu, nebo jejich vzdálenost zdvojnásobit?
