Odpověď:

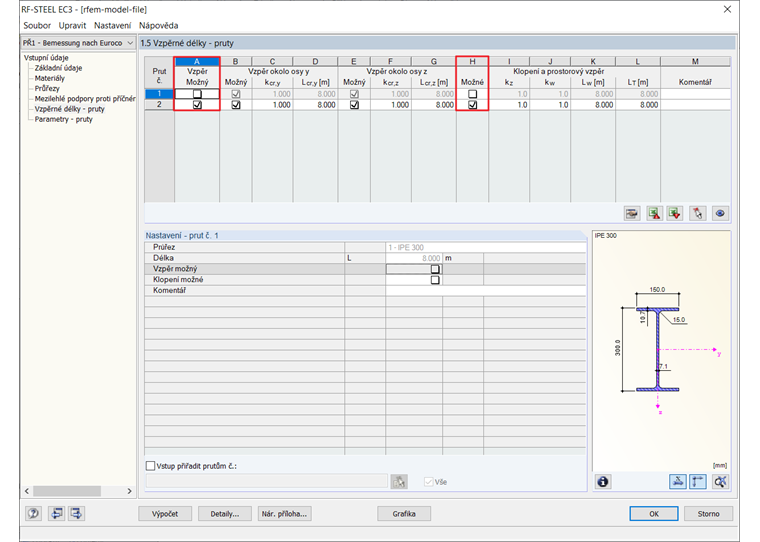

Ano, toto nastavení je možné provést v dialogu "1.5 - Vzpěrné délky". Zde deaktivujte možnost "Vzpěr možný" nebo "Klopení možné", viz Obrázek.
Dotaz
Je možné v přídavném modulu RF-/STEEL EC3 deaktivovat posouzení stability v rámci případu po prutech?
