Dotaz

Posouzení mého spoje není možné, protože zadání geometrie je nesprávné. Co je zde nutné udělat?


Odpověď:

Přídavný modul RF-/FRAME-JOINT Pro navrhuje tuhé šroubované spoje mezi sloupy a příčlemi a tyto přípoje klasifikuje. Tuhé šroubové spoje jsou posuzovány metodou mezního zatížení podle Eurokódu 3 nebo DIN 18800.

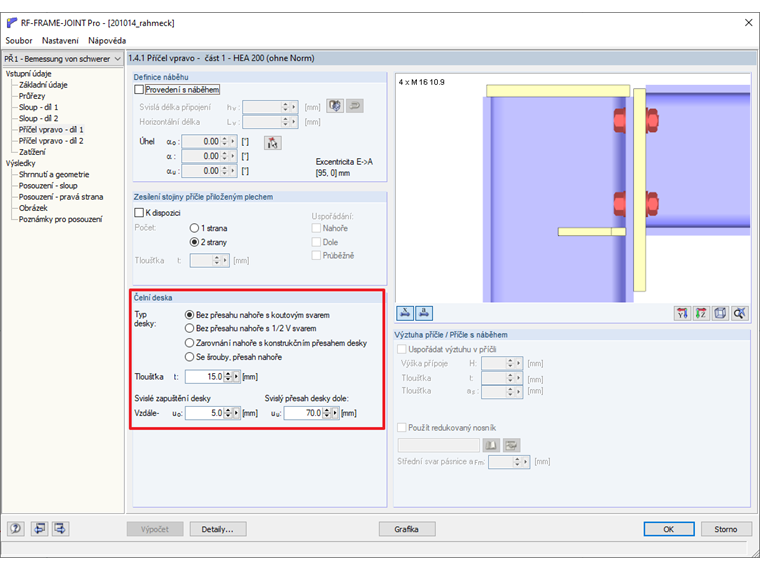

V přídavném modulu je možné zadat rozměry čelní desky. Šrouby v přesazích jsou však možné pouze v přesahu nahoře.

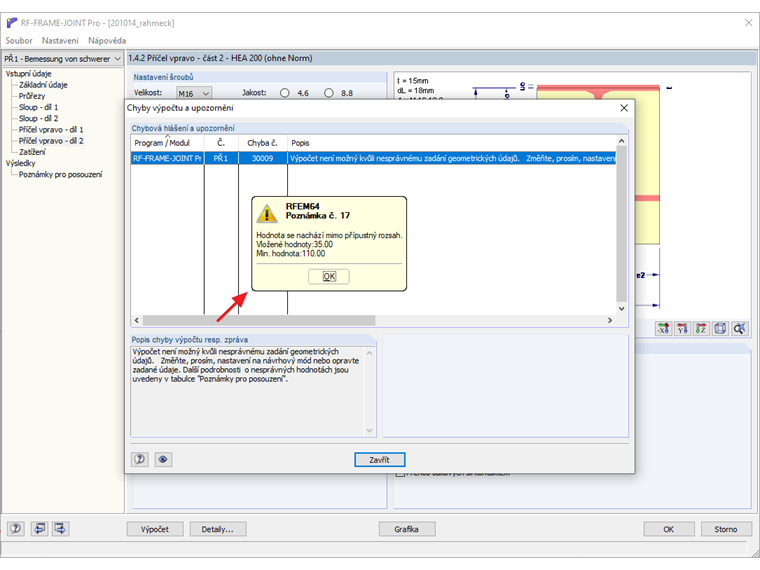

Řada šroubů v dolním přesahu není k dispozici, a proto se zobrazí chybové hlášení.

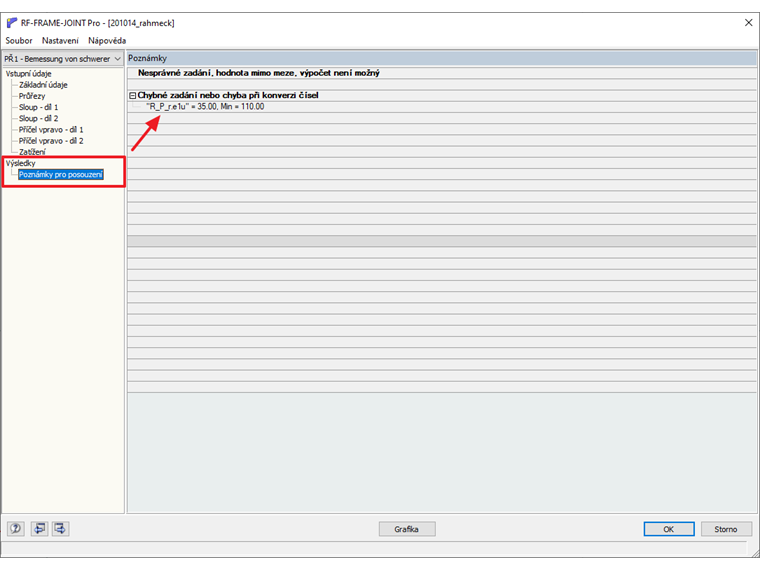

Minimální rozměr je možné v přídavném modulu zkontrolovat v poznámkách pro posouzení.

Požadovanou geometrii lze zadat v přídavném modulu RF-/JOINTS Steel - Rigid.
