Dotaz

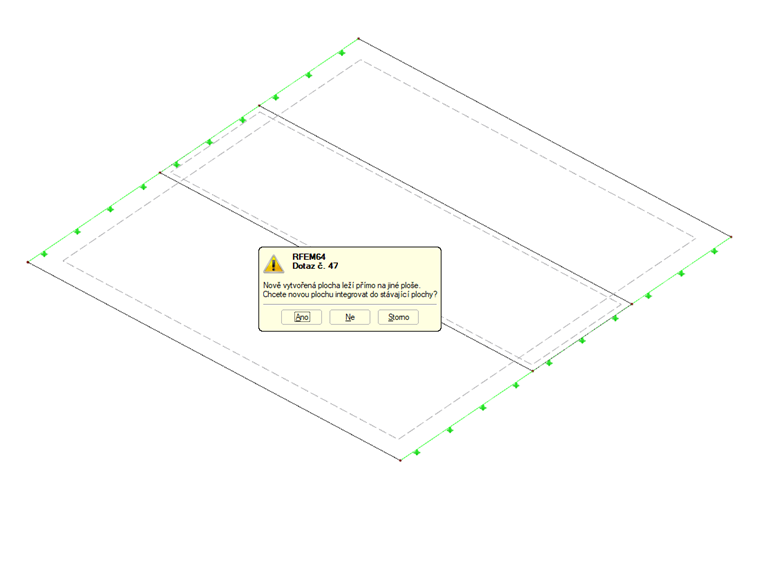

Mám dotaz k hlášce č.47 v programu RFEM. Jaký je přesný význam slova integrovat? Jaké je výsledné působení?


Odpověď:
V tomto případě se program ptá, zda chcete v ploše vytvořit otvor a do něho umístit novou plochu. Plochy budou pevně spojeny, pokud nebudou na dělicích liniích např. liniová uvolnění. Toto uspořádání je je vhodné pro hlavice ve stropní desce. Vložené ploše lze zadat větší tloušťku a tím zohlednit větší tloušťku hlavice.

Pokud plochu neintegrujete, bude plocha v daném místě zdvojena. Pokud plochy zůstanou v jedné rovině, dojde k integraci hraničních linií a tedy i k propojení sítě konečných prvků, ale pouze v místě linií. Za předpokladu stejné tloušťky ploch je výsledek spolupůsobení negativní, vzhledem k přidané hmotnosti.
