Optimalizovat/faktorizovat navrženou výztuž

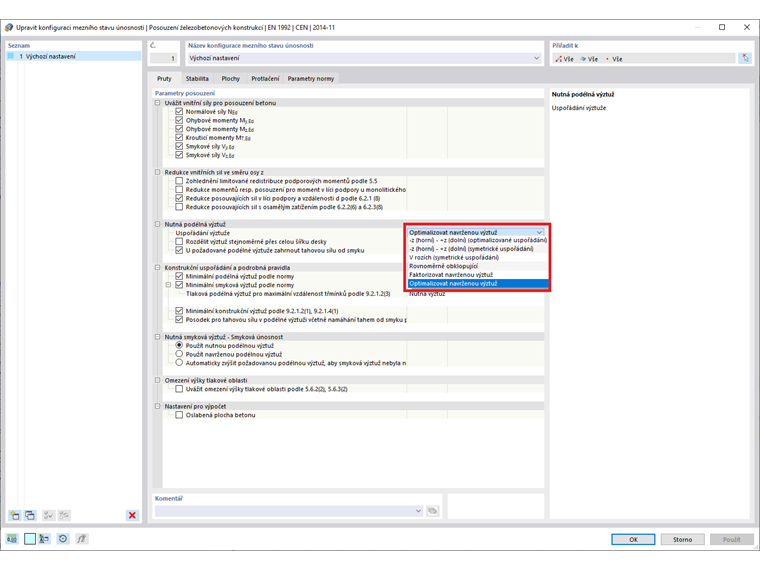

Co znamenají dva pojmy „Faktorizovat navrženou výztuž“ a „Optimalizovat navrženou výztuž“ v Posouzení železobetonových konstrukcí.

Odpověď:

Jedná se zde o dvě různé metody výpočtu nutné podélné výztuže.

Faktorizovat navrženou výztuž

Celková navržená podélná výztuž (tlaková a tahová výztuž) je rovnoměrně zvětšena součinitelem. To znamená, že výztuž v tlakové i tahové oblasti má stejný součinitel.
Optimalizovat navrženou výztuž

Navržená podélná výztuž je rozdělena na horní a dolní výztuž (tlakovou a tahovou výztuž) a je násobena různými součiniteli. Tato volba umožňuje zvětšit odpovídajícím způsobem pouze nutnou tahovou výztuž a nastavit výztuž v tlačené oblasti na nulu v případě, že není nutná.

FAQ 005128 | Co znamenají dva pojmy „Faktorizovat navrženou výztuž“ a „Optimalizovat navrženou výztuž“ v Posouzení železobetonových konstrukcí.

FAQ 005128 | Optimalizovat/faktorizovat navrženou výztuž
