Odpověď:

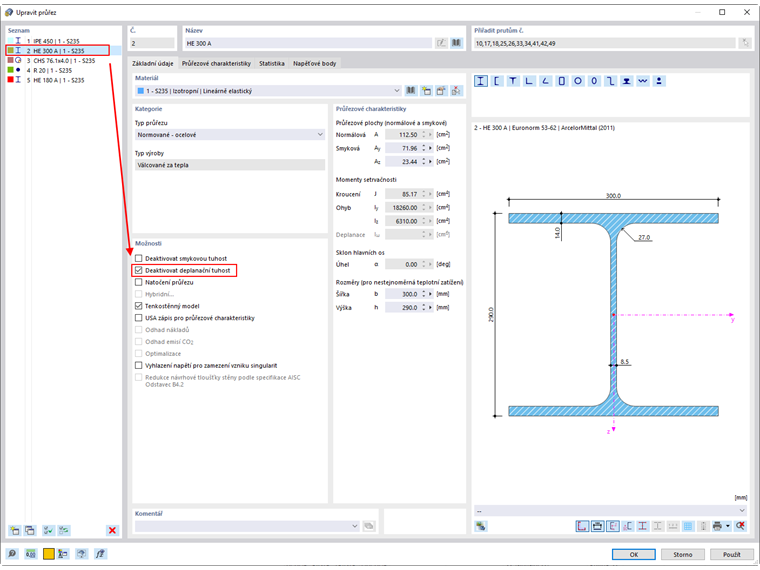

Deplanační tuhost lze pro jednotlivé průřezy deaktivovat v dialogu "Upravit průřez", viz obrázek.
Deaktivace 7. stupně volnosti pro jednotlivé pruty
Jak mohu deaktivovat 7. stupeň volnosti jen pro určité pruty nebo průřezy?
