Antwort:

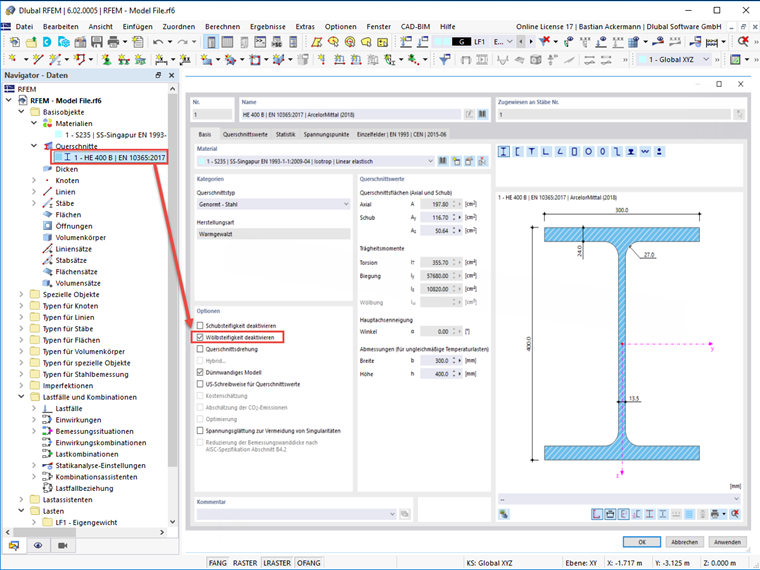

Die Wölbsteifigkeit kann querschnittsweise innerhalb des Dialogfensters "Querschnitt bearbeiten" deaktiviert werden, siehe Bild.
Stabweise Deaktivierung des 7. Freiheitsgrades
Wie kann ich den 7. Freiheitsgrad nur für bestimmte Stäbe oder Querschnitte deaktivieren?
