Odpověď:

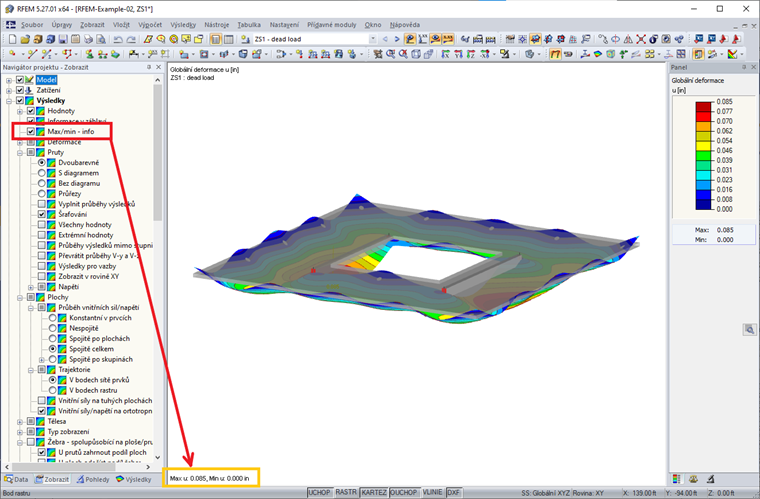

Pokud se informace o max/min hodnotách nezobrazují, zkontrolujte prosím v navigátoru Zobrazit, zda jsou aktivované.
Zobrazení Max/min - info
Nezobrazují se mi informace o extrémních hodnotách. Kde mohu informace o max/min hodnotách aktivovat?
Autor
Ing. Hoffmann se zabývá vývojem produktů pro dynamiku, membránové konstrukce a RWIND. Kromě toho vyřizuje v rámci zákaznické podpory podněty od uživatelů.
