Úprava lamel pro průřezy z lepeného lamelového dřeva v programu RFEM 6
Jak mohu v programu RFEM 6 upravit tloušťku lamely pro lepený lamelový průřez?
Odpověď
Nejdříve je nutné v Základních údajích aktivovat addon Posouzení dřevěných konstrukcí.

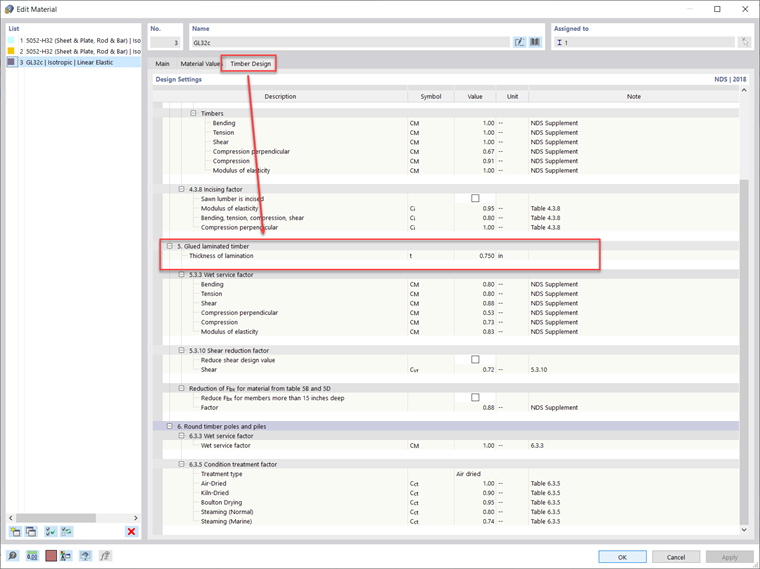

Po vytvoření materiálu a průřezu z lepeného lamelového dřeva materiál upravte a zaškrtněte políčko 'Uživatelsky zadaný materiál'.
Jakmile je toto pole označené, přejděte do záložky 'Posouzení dřevěných konstrukcí' dolů do sekce 'Lepené lamelové dřevo'. Zde je možné upravit 'Tloušťku lamely'.
Klíčová slova
Odpověď
Nejdříve je nutné v Základních údajích aktivovat addon Posouzení dřevěných konstrukcí. Po vytvoření materiálu a průřezu z lepeného lamelového dřeva materiál upravte a zaškrtněte políčko 'Uživatelsky zadaný materiál'.
Jakmile je toto pole označené, přejděte do záložky 'Posouzení dřevěných konstrukcí' dolů do sekce 'Lepené lamelové dřevo'. Zde je možné upravit 'Tloušťku lamely'.
Dřevo Posouzení Lepené lamelové dřevo Lamela
