Velikost souboru se spektrální analýzou

Mám model betonové haly, kde jsem spočítal spektrální analýzu. Mám tam cca 370 vlastních tvarů na rozkmitaní 90% hmoty. Po uložení je velikost modelu pře deset GB. Lze to nějak zredukovat?


Odpověď:

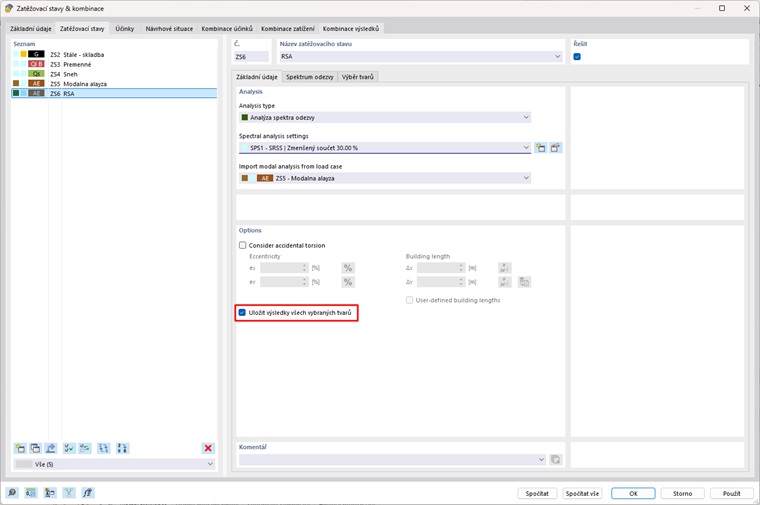

V nastavení spektrální analýzy je nastaveno, aby se ukládaly výsledky pro všechny tvary. Což pro 370 tvarů znamená velký objem dat pro uložení. Pokud je zaškrtnuta volba "Uložit výsledky všech vybraných tvarů", ukládají se navíc mezivýsledky počet směrů * počet zvolených tvarů + kombinace směrů + finální kombinace. Když tato možnost aktivní není, ukládá se pouze výsledná kombinace. Výsledný soubor je pak mnohem menší.

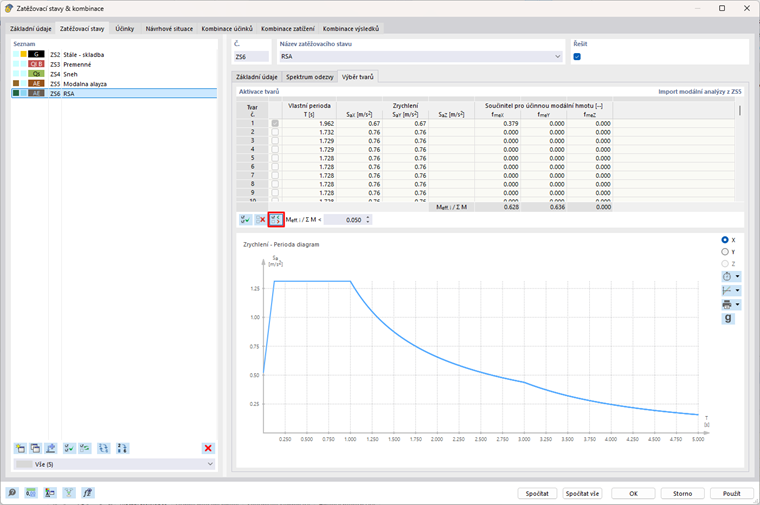

Další možnost je redukovat počet vlastních tvarů pro výpočet, protože ne každý je relevantní. Podle EN 1998-1 [1] 4.3.3.3.1(3) je třeba zohlednit všechny tvary s účinnými modálními hmotami většími než 5 % celkové hmotnosti. To znamená, že hmoty menší než 5% lze zanedbat. V programu lze aktivovat výběr tvarů podle kritéria a počítat pouze tvary větší než 5%, a tím zrušit výběr vedlejších relevantních tvarů.
