Přípoje sloupů a stěn v modelu budovy

Jak mohu modelovat kloubové přípoje sloupů a stěn v modelu budovy?

Odpověď:

Přípoje sloupů a stěn lze modelovat s použitím uzlových a liniových podpor v „Globálním nastavení“ modelu budovy.

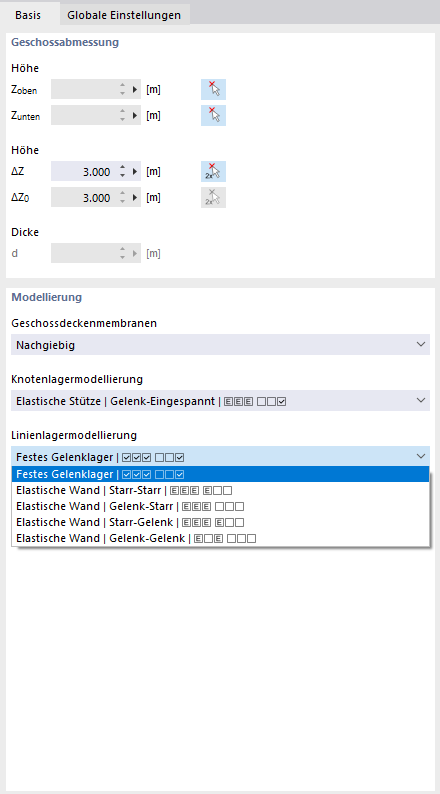

Modelování podpor v modelu budovy
Modelování podpor v modelu budovy

Navíc v případě kloubového zadání sloupů nebo stěn je třeba při zvolení volby „Tuhá“ pro tuhost stropních desek vždy zablokovat jeden stupeň volnosti na jedné straně sloupu, aby se systém nestal kinematický. Statický systém by byl jinak vlivem vnitřních kloubů tuhé roviny staticky neurčitý.

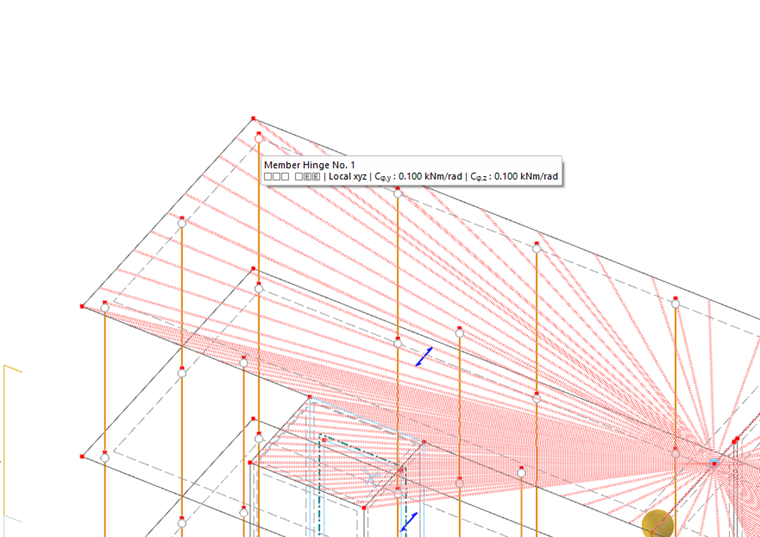

Kloubové připojení sloupu
Kloubové připojení sloupu v modelu budovy
