RF-CONCRETE Deflect | Základní funkce

Pro výpočet deformace trhlinami porušené konstrukce jsou k dispozici různé metody výpočtu. RFEM nabízí analytickou metodu podle ČSN EN 1992-1-1 7.4.3 a fyzikálně-nelineární analýzu. Obě metody mají různé charakteristiky a v závislosti na okolnostech mohou být obě víceméně vhodné. V tomto příspěvku ukážeme přehled obou metod výpočtu.

K posouzením v mezním stavu použitelnosti patří také dodržení maximální přípustné deformace. Výpočet deformace železobetonových dílců se odvíjí od toho, zda u posuzovaného průřezu dochází při uvažovaném zatížení k porušení trhlinami. Rozhodujícím parametrem v modulu RF-CONCRETE Deflect je přitom rozdělovací součinitel ζ.

Posouzení na únavu podle EN 1992-1-1 je třeba provést u konstrukčních prvků, které jsou vystaveny velkým rozkmitům rozpětí napětí a/nebo mnoha změnám zatížení. Posouzení pro beton a výztuž se provádějí odděleně. K dispozici jsou dvě možné metody posouzení.

Po skončení výpočtu se výsledky posouzení deformací zobrazí v přehledných tabulkách, Kromě toho se zobrazí také všechny mezivýsledky. Grafické znázornění návrhového využití a deformací v programu RFEM poskytuje rychlý přehled o kritických oblastech.

Výsledky posouzení seřazené po plochách nebo po bodech včetně všech mezivýsledků usnadňují srozumitelnost výpočtu do nejmenších detailů. Výsledky lze kompletně začlenit do výstupního protokolu programu RFEM pro přehlednou dokumentaci statického návrhu.

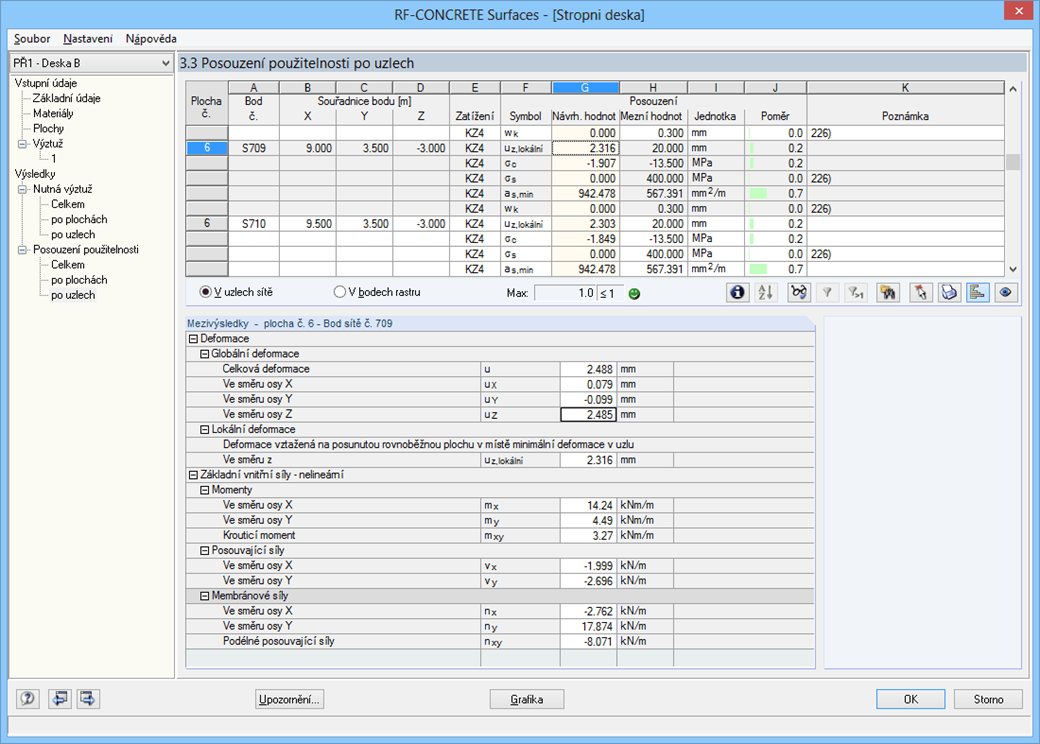

Výpočet deformací v RF-CONCRETE Deflect se aktivuje v nastavení analytického výpočtu mezního stavu použitelnosti v přídavném modulu RF-CONCRETE Surfaces. Ve výše uvedeném dialogu lze také zohlednit dlouhodobé vlivy (dotvarování a smršťování) a tahové zpevnění mezi trhlinami. Součinitel dotvarování a poměrné smršťování lze definovat samostatně nebo na základě zadaných parametrů.

Mezní hodnoty deformací lze nastavit individuálně pro jednotlivé plochy nebo pro určitou skupinu ploch. Jako dovolená mezní hodnota se přitom definuje maximální deformace. Dále je třeba určit, zda se spočtené deformace vztahují k nedeformované nebo deformované konstrukci.

• Posouzení deformací železobetonových ploch bez trhlin nebo s trhlinami (stav II) pomocí aproximační metody (např. analýza deformací podle EN 1992-1-1, čl. 7.4.3)
• Tahové zpevnění betonu mezi trhlinami
• Možnost zohlednit dotvarování a smršťování
• Grafické znázornění výsledků v programu RFEM; například deformace nebo průhyb ploché desky
• Číselné výsledky přehledně uspořádané v tabulkách s možností grafického znázornění výsledků na konstrukci
• Úplná integrace výsledků do tiskového protokolu programu RFEM
