RF-CONCRETE Deflect | Funkcje

Menadżer projektów jest instalowany domyślnie podczas instalacji programów RFEM oraz RSTAB i ułatwia zarządzanie wszystkimi projektami oraz plikami obliczeniowymi. W Menadżerze projektów można połączyć kilka różnych projektów, dzięki czemu użytkownik ma wygodny i przejrzysty podgląd plików programu. Obie metody mają różne cechy i mogą być mniej lub bardziej odpowiednie w zależności od okoliczności. W tym artykule przedstawiono przegląd dwóch metod obliczeniowych.

Zu den Nachweisen im Grenzzustand der Gebrauchstauglichkeit gehört auch die Einhaltung der zulässigen Verformung. Die Berechnung der Verformung von Stahlbetonbauteilen hängt davon ab, ob der betrachtete Querschnitt unter der angesetzten Belastung aufreißt oder nicht. Der maßgebende Steuerparameter in RF-BETON Deflect ist dabei der Verteilungsbeiwert ζ.

Obliczenia ze względu na zmęczenie zgodnie z EN 1992-1-1 należy przeprowadzać w przypadku elementów konstrukcyjnych, które są poddane działaniu dużych zakresów naprężeń i/lub wielu zmianom obciążenia. W takim przypadku obliczenia dla betonu i zbrojenia są przeprowadzane osobno. Dostępne są dwie alternatywne metody obliczeniowe.

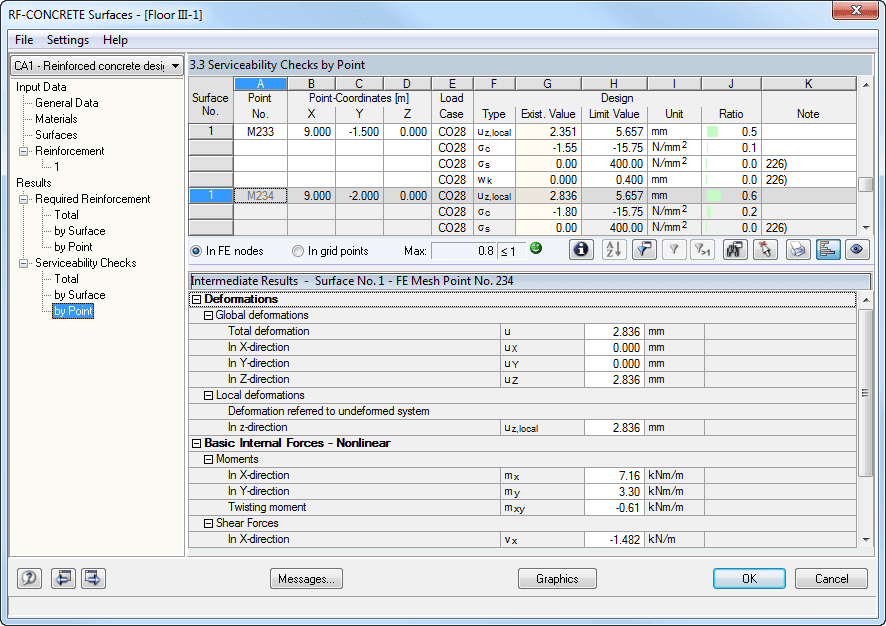

Po obliczeniach moduł pokazuje przejrzyście ułożone tabele z wynikami analizy odkształceń. Wszystkie wartości pośrednie są wyświetlane w zrozumiały sposób. Graficzne przedstawienie stopni wykorzystania i odkształceń w programie RFEM umożliwia szybki przegląd obszarów krytycznych.

Ponieważ wyniki obliczeń są wyświetlane według powierzchni lub punktów wraz ze wszystkimi wynikami pośrednimi, można odtworzyć wszystkie szczegóły obliczeń. Pełne zintegrowanie wyników z protokołem wydruku programu RFEM gwarantuje weryfikowalność wymiarowania konstrukcji.

Analiza odkształceń za pomocą modułu RF-CONCRETE Deflect może być aktywowana w ustawieniach obliczeń w stanie granicznym użytkowalności w module RF-CONCRETE Deflect. W powyższym oknie dialogowym można zarządzać także uwzględnianiem efektów długotrwałych (pełzanie i skurcz) oraz usztywnieniem przy rozciąganiu między rysami. Współczynnik pełzania i odkształcenie skurczowe są obliczane przy użyciu określonych parametrów wejściowych lub definiowane indywidualnie.

Wartość graniczną deformacji można określić osobno dla każdej powierzchni lub dla całej grupy powierzchni. Maksymalna odkształcenie jest definiowane jako dopuszczalna wartość graniczna. Dodatkowo należy określić, czy do sprawdzenia obliczeń ma zostać użyty układ nieodkształcony czy odkształcony.

• Analiza deformacji powierzchni żelbetowych niezarysowanych lub z rysami (stan II) z zastosowaniem metody aproksymacyjnej (np. analiza deformacji wg EN 1992-1-1, kl. 7.4.3 )
• Usztywnienie przy rozciąganiu betonu między rysami
• Opcjonalne uwzględnienie pełzania i skurczu
• Graficzne przedstawienie wyników zintegrowane z RFEM; na przykład odkształcenie lub ugięcie płaskiej płyty
• Przejrzyste zestawienie wyników w formie numerycznej w stosownych oknach oraz możliwość ich graficznego przedstawienia na konstrukcji
• Pełna integracja wyników z protokołem wydruku programu RFEM
