- Plná integrace do přídavného modulu RF-/STEEL EC3
- Posouzení průřezů na tah, tlak, ohyb, kroucení, smyk a kombinaci vnitřních sil
- Plastické posouzení prutů podle teorie II. řádu se 7 stupni volnosti včetně vázaného kroucení (vyžaduje rozšíření RF-/STEEL Warping Torsion ).
RF-/STEEL Plasticity | Základní funkce
Máte nějaké otázky?
Délka: 00:42:00 min
Délka: 01:01:43 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Funkce programu
Délka: 00:00:32 min
Funkce programu
Délka: 00:00:53 min
Délka: 01:05:28 min
Při posouzení ocelového průřezu podle Eurokódu 3 je rozhodující jeho přiřazení do jedné ze čtyř tříd průřezů. Třídy 1 a 2 umožňují plastické posouzení, pro třídy 3 a 4 je přípustné pouze pružné posouzení. Kromě únosnosti průřezu je třeba posoudit také dostatečnou stabilitu konstrukčního prvku.
V addonu Posouzení ocelových konstrukcí v programu RFEM 6 jsou k dispozici tři typy momentových rámů (běžné, dočasné a speciální). Výsledek seizmického posouzení podle AISC 341-22 je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje.
Addon Posouzení ocelových konstrukcí v programu RFEM 6 nyní nabízí možnost provádět seizmické posouzení podle AISC 341-16 a AISC 341-22. V současnosti je k dispozici pět typů seizmicky odolných systémů (SFRS).
V addonu Posouzení ocelových konstrukcí v programu RFEM 6 jsou k dispozici tři typy momentových rámů (běžné, dočasné a speciální). Výsledek seizmického posouzení podle AISC 341-16 je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje.
.png?mw=350&hash=b2324c4db119938012b5490afaa56e9aa826cdcc)
Pro posouzení únosnosti průřezu jsou zohledněny všechny kombinace vnitřních sil.
Při posouzení průřezů podle metody dílčích vnitřních sil se vnitřní síly průřezu působící v souřadném systému hlavních os, vztaženém k těžišti nebo středu smyku, transformují do lokálního systému souřadnic, který leží ve středu stojiny a je orientován ve směru stojiny.
Jednotlivé vnitřní síly se rozloží na horní a dolní pásnici a na stojině a stanoví se mezní vnitřní síly částí průřezu. Za předpokladu, že mohou být smyková napětí a momenty v pásnici absorbovány, se osová mezní únosnost průřezu i mezní únosnost průřezu v ohybu určí pomocí zbytkových vnitřních sil a porovná se s existujícími silami a momenty. Při překročení smykového napětí nebo únosnosti pásnice nelze posouzení provést.
Simplexová metoda stanoví součinitel plastického zvětšení s danou kombinací vnitřních sil pomocí výpočtu v programu SHAPE-THIN. Převrácená hodnota faktoru zvětšení představuje využití průřezu.
Eliptické průřezy jsou posuzovány na plastickou únosnost pomocí nelineárního analytického procesu optimalizace. Tato metoda je podobná simplexové metodě. Samostatné návrhové případy umožňují flexibilní analýzu vybraných prutů, sad prutů a účinků i jednotlivých průřezů.
Pomocí Simplexovy metody lze upravovat parametry důležité pro posouzení, jako je výpočet všech průřezů.

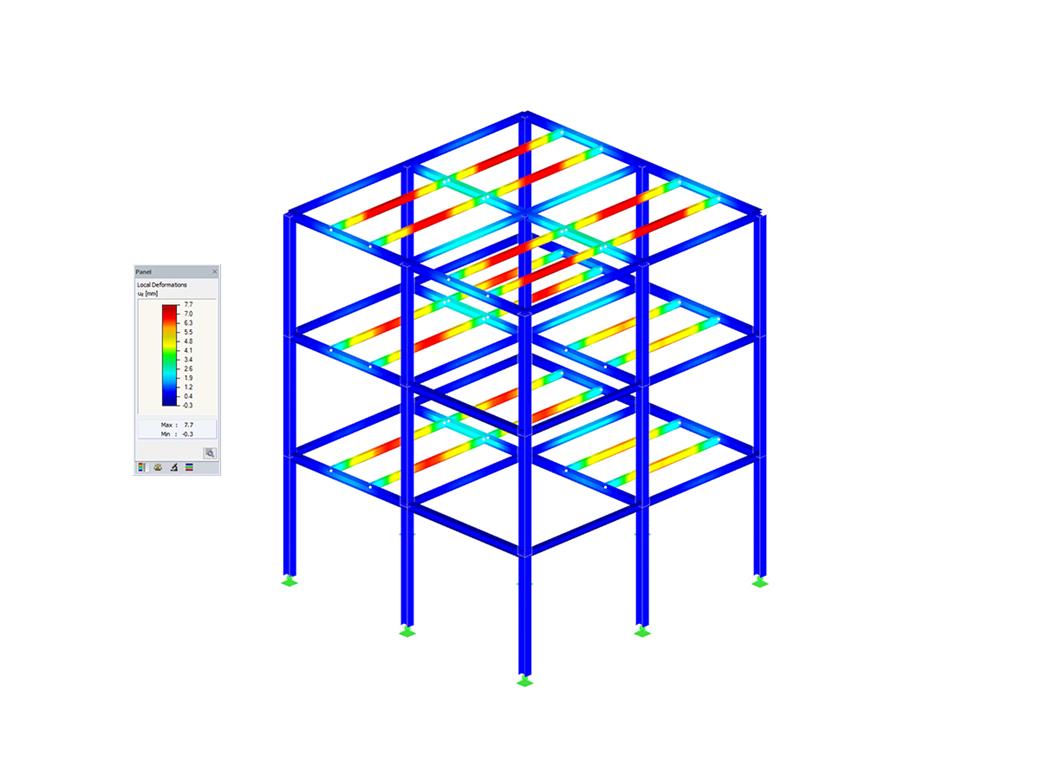

Výsledky plastického posouzení se v modulu RF‑/STEEL EC3 zobrazí obvyklým způsobem. Jednotlivé výsledkové tabulky obsahují vnitřní síly, třídy průřezů, celkové posouzení a další výsledky.
Rozšíření RF-/STEEL Plasticity je plně integrováno do přídavného modulu RF‑/STEEL EC3. Vstupní data se zadávají stejně jako do přídavného modulu RF‑/STEEL EC3. Je ale nutné aktivovat plastické posouzení průřezů v nastavení detailů (viz obrázek).
- Plná integrace do přídavného modulu RF-/STEEL EC3
- Posouzení průřezů na tah, tlak, ohyb, kroucení, smyk a kombinaci vnitřních sil
- Plastické posouzení prutů podle teorie II. řádu se 7 stupni volnosti včetně vázaného kroucení (vyžaduje rozšíření RF-/STEEL Warping Torsion ).
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
Proč jsou při aktivaci plastických posouzení metodou částečných vnitřních sil (RF-/STEEL Plasticity) v záložce Stabilita zašedlé návrhy náhradních prutů?
Jak mohu v programu RFEM 6 zadat plastický kloub?
Jak mohu vyměňovat data mezi programy RFEM 6 / RSTAB 9 a IDEA StatiCa?
Jak mohu v programu RFEM 6 nebo RSTAB 9 vygenerovat plošné zatížení na pruty pomocí buněk?
V rámci addonu Posouzení ocelových konstrukcí jsem nastavil okrajové podmínky, tak aby byla pásnice I nosníku držena proti horizontálnímu posunu. Poté jsem spočítal součinitele kritického zatížení pomoci addonu Stabilita konstrukce, ale na hodnotě součinitele kritického zatížení se podepření neprojevilo. Čím to je?
Mohu odhadnout ještě před posouzením svého modelu, jaké průřezy bych měl minimálně použít?
