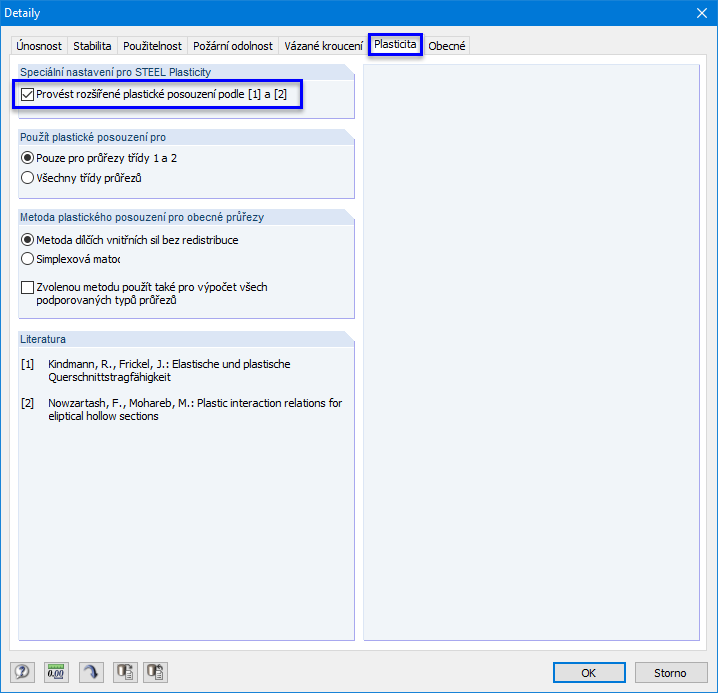

Rozšíření RF-/STEEL Plasticity je plně integrováno do přídavného modulu RF‑/STEEL EC3. Vstupní data se zadávají stejně jako do přídavného modulu RF‑/STEEL EC3. Je ale nutné aktivovat plastické posouzení průřezů v nastavení detailů (viz obrázek).
RF-/STEEL Plasticity | Údaje
Máte nějaké otázky?
Délka: 01:01:43 min
Délka: 00:00:00 min
Funkce programu
Délka: 00:00:55 min
Funkce programu
Délka: 00:00:35 min
Délka: 00:00:00 min
Délka: 00:02:35 min
Délka: 00:00:00 min
Délka: 00:00:00 min
V addonu Posouzení ocelových konstrukcí v programu RFEM 6 jsou k dispozici tři typy momentových rámů (běžné, dočasné a speciální). Výsledek seizmického posouzení podle AISC 341-22 je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje.
Addon Posouzení ocelových konstrukcí v programu RFEM 6 nyní nabízí možnost provádět seizmické posouzení podle AISC 341-16 a AISC 341-22. V současnosti je k dispozici pět typů seizmicky odolných systémů (SFRS).
V addonu Posouzení ocelových konstrukcí v programu RFEM 6 jsou k dispozici tři typy momentových rámů (běžné, dočasné a speciální). Výsledek seizmického posouzení podle AISC 341-16 je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje.
V addonu Posouzení ocelových konstrukcí programu RFEM 6 je nyní možné posouzení momentových rámů podle AISC 341-16. Výsledek seizmického posouzení je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje. V tomto příspěvku se budeme zabývat požadovanou pevností spoje. Uvedeme zde příklad porovnání výsledků programu RFEM a manuálu pro seizmickou analýzu AISC [2].
Pro posouzení únosnosti průřezu jsou zohledněny všechny kombinace vnitřních sil.
Při posouzení průřezů podle metody dílčích vnitřních sil se vnitřní síly průřezu působící v souřadném systému hlavních os, vztaženém k těžišti nebo středu smyku, transformují do lokálního systému souřadnic, který leží ve středu stojiny a je orientován ve směru stojiny.
Jednotlivé vnitřní síly se rozloží na horní a dolní pásnici a na stojině a stanoví se mezní vnitřní síly částí průřezu. Za předpokladu, že mohou být smyková napětí a momenty v pásnici absorbovány, se osová mezní únosnost průřezu i mezní únosnost průřezu v ohybu určí pomocí zbytkových vnitřních sil a porovná se s existujícími silami a momenty. Při překročení smykového napětí nebo únosnosti pásnice nelze posouzení provést.
Simplexová metoda stanoví součinitel plastického zvětšení s danou kombinací vnitřních sil pomocí výpočtu v programu SHAPE-THIN. Převrácená hodnota faktoru zvětšení představuje využití průřezu.
Eliptické průřezy jsou posuzovány na plastickou únosnost pomocí nelineárního analytického procesu optimalizace. Tato metoda je podobná simplexové metodě. Samostatné návrhové případy umožňují flexibilní analýzu vybraných prutů, sad prutů a účinků i jednotlivých průřezů.
Pomocí Simplexovy metody lze upravovat parametry důležité pro posouzení, jako je výpočet všech průřezů.
Výsledky plastického posouzení se v modulu RF‑/STEEL EC3 zobrazí obvyklým způsobem. Jednotlivé výsledkové tabulky obsahují vnitřní síly, třídy průřezů, celkové posouzení a další výsledky.
Rozšíření RF-/STEEL Plasticity je plně integrováno do přídavného modulu RF‑/STEEL EC3. Vstupní data se zadávají stejně jako do přídavného modulu RF‑/STEEL EC3. Je ale nutné aktivovat plastické posouzení průřezů v nastavení detailů (viz obrázek).
- Plná integrace do přídavného modulu RF-/STEEL EC3
- Posouzení průřezů na tah, tlak, ohyb, kroucení, smyk a kombinaci vnitřních sil
- Plastické posouzení prutů podle teorie II. řádu se 7 stupni volnosti včetně vázaného kroucení (vyžaduje rozšíření RF-/STEEL Warping Torsion ).
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
