Práce s RF-/STEEL SIA

Údaje o materiálu, zatíženích a kombinacích zatížení je třeba zadat v programu RFEM/RSTAB v souladu s koncepcí posouzení podle SIA 263.

Databáze materiálů v programu RFEM/RSTAB již obsahuje příslušné materiály pro SIA. Program RFEM/RSTAB umožňuje automaticky vytvářet odpovídající kombinace zatížení podle SIA 260. Všechny kombinace lze také vytvořit ručně v programu RFEM/RSTAB.

Přídavný modul RF-/STEEL SIA vyžaduje posouzení prutů a sad prutů, zatěžovacích stavů, kombinací zatížení a kombinací výsledků. V dalších krocích můžete upravit přednastavené hodnoty příčných mezilehlých podpor a vzpěrných délek.

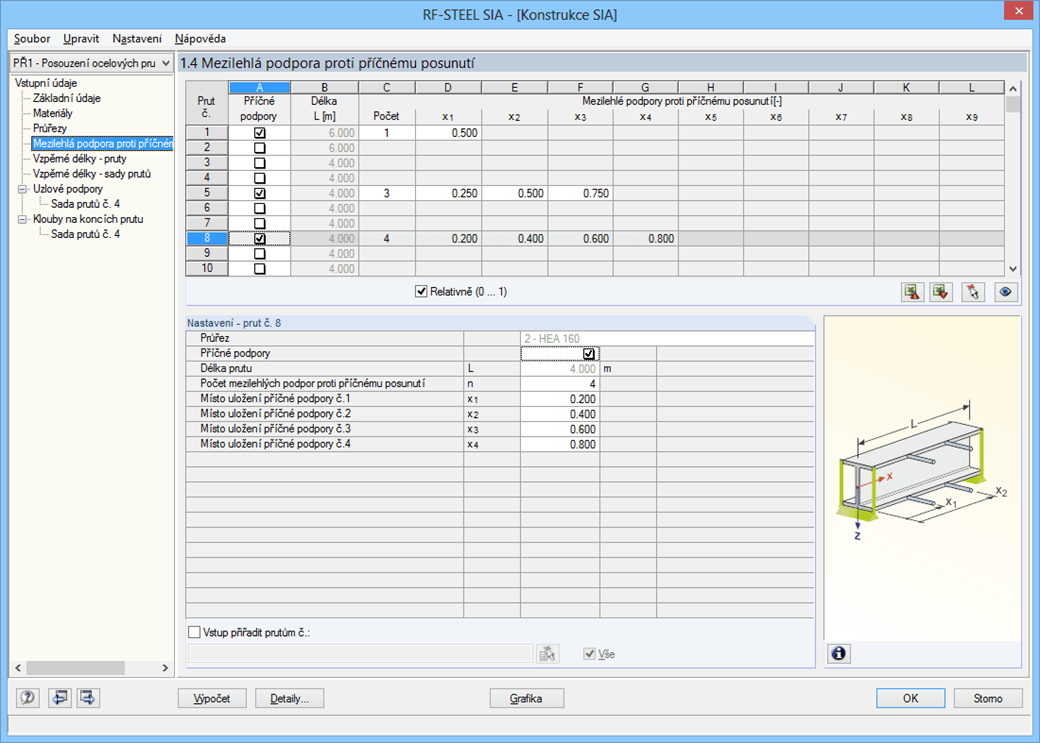

V případě sledu prutů je možné definovat individuální podporové podmínky a excentricity každého vnitřního uzlu jednotlivých prutů. Speciální nástroj MKP pak stanoví kritická zatížení a momenty potřebné pro posouzení stability v těchto situacích.

Seitliche Lagerungen
