RF-CUTTING-PATTERN | Základní vlastnosti

Soulad se stavebními normami, jako je Eurokód, je nezbytný pro zajištění bezpečnosti, strukturální integrity a udržitelnosti budov a konstrukcí. V tomto procesu hraje důležitou roli numerická simulace proudění (CFD), která simuluje chování tekutin, optimalizuje návrhy a pomáhá architektům a inženýrům splnit požadavky Eurokódu na analýzu zatížení větrem, přirozené větrání, požární bezpečnost a energetickou účinnost. Začleněním CFD do procesu navrhování mohou odborníci vytvářet bezpečnější, efektivnější budovy, které splňují nejvyšší konstrukční evropské normy.

Ve výpočetní dynamice tekutin (CFD) lze složité plochy, které nejsou zcela celistvé, modelovat pomocí porézního nebo permeabilního média. V reálném světě to jsou například tkaninové větrolamy, drátěné sítě, děrované fasády a opláštění, žaluzie, svazky trubek (soubory horizontálních válců) a další.

Větrolamy jsou speciální tkaninové konstrukce, které chrání životní prostředí před škodlivými chemickými částicemi, omezují větrnou erozi a pomáhají zachovat cenné zdroje. Programy RFEM a RWIND se používají pro analýzu větrolamů jako programy pro jednosměrnou interakci proudění a konstrukce (FSI).
V tomto příspěvku ukážeme, jak lze provést statické posouzení větrolamů pomocí programů RFEM a RWIND.

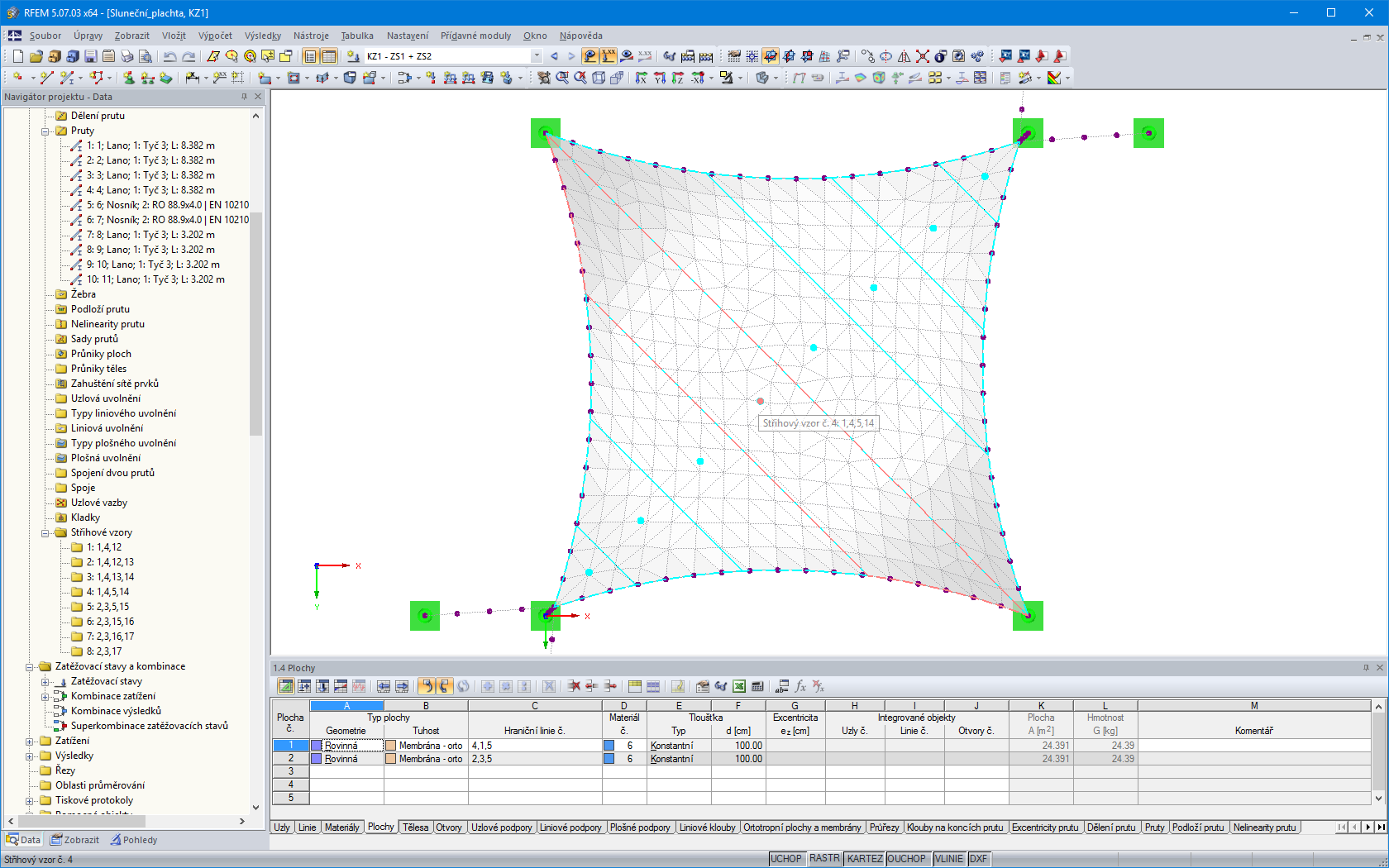

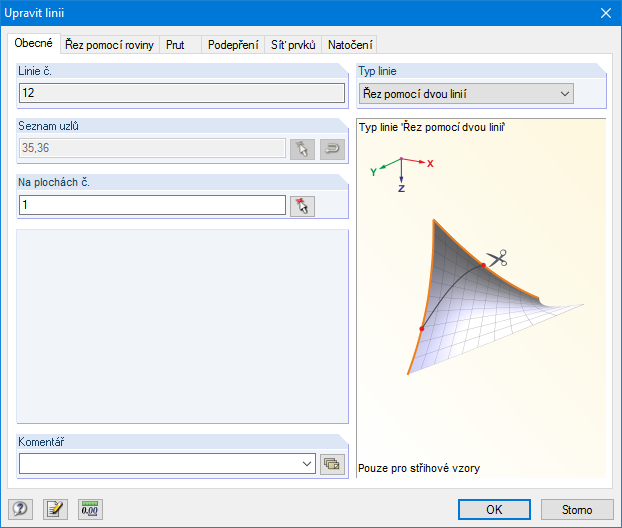

RF-CUTTING-PATTERN se aktivuje v programu RFEM označením příslušné volby v dialogu Základní údaje modelu v záložce Možnosti. Po aktivaci přídavného modulu se v sekci Údaje o modelu zobrazí nový objekt "Střihové vzory". Pokud je rozdělení membránových ploch pro řez v základní poloze příliš velké, je možné plochu rozdělit řeznými liniemi (typ linií "Řez pomocí dvou linií" nebo "Řez pomocí řezu") v příslušných dílčích pásech.

Poté můžete definovat jednotlivé položky pro každý střihový vzor pomocí objektu "Střihový vzor". Zde je možné nastavit také hraniční linie, kompenzace a přídavky.

Vstupní údaje se zadávají v následujících krocích:

• Vytvoření střihových linií
• Vytvoření střihového vzoru výběrem jeho hraničních linií nebo použitím poloautomatického generátoru
• Libovolné stanovení směru osnovy a útku zadáním úhlu
• Stanovení hodnot kompenzací
• Možnost zadat rozdílné kompenzace pro hraniční linie
• Zadání různých přídavků (svar, okrajová linie)
• Předběžné zobrazení střihového vzoru v grafickém okně na straně bez spuštění hlavního nelineárního výpočtu

• Rovinné a geodetické řezné linie
• Převedení dvojitě zakřivených částí plochy napjatých membrán nebo vzduchových polštářů do roviny
• Zadání střihových vzorů pomocí hraničních linií, které nemusí být nutně spojeny
• Sofistikované narovnání na základě teorie minimální energie
• Přídavky na svary a okraje
• Stejnoměrná nebo lineární kompenzace daná směrem osnovy a útku
• Možnost různých kompenzací pro hraniční linie
• Adaptivní organizace dat (každá následná změna vstupních údajů se zohledňuje do posledního „svaru“)
• Grafické znázornění střihových vzorů
• Statistické informace o každém střihovém vzoru (šířka, délka, velikost)
• Možnost automatického generování střihových vzorů z buněk

Po výpočtu se v dialogovém okně střihového vzoru zobrazí záložka „Souřadnice bodu". Výsledky se zobrazí ve formě tabulky se souřadnicemi a jako plocha v grafickém okně. Tabulka souřadnic uvádí nové narovnané souřadnice vzhledem k těžišti střihového vzoru pro každý uzel sítě. Střihový vzor se zároveň zobrazí v grafickém okně s počátkem souřadného systému v těžišti. Když vybereme některý řádek v tabulce, příslušný uzel se v grafickém okně vyznačí šipkou. Pod tabulkou uzlů se dále zobrazí údaj o ploše střihového vzoru.

Standardní výsledky, jako je například napětí či přetvoření, se zobrazí v programu RFEM pod zatěžovacím stavem RF‑CUTTING‑PATTERN.
Základní funkce:

• Výsledky v tabulce s informacemi o střihovém vzoru
• Inteligentní tabulka propojená s grafikou
• Výsledky narovnané geometrie v DXF souboru
• Zobrazení přetvoření po narovnání pro vyhodnocení střihových vzorů
• Výsledky přetvoření po procesu převední do roviny pro vyhodnocení střihových vzorů
