4679x

21.6.2018

Konverze Lehrova útlumu na Rayleighův útlum

Výpočet s ohledem na poměrné tlumení (včetně Lehrova útlumu) není možné v přímých integracích časového kroku. Místo toho musí být koeficienty Rayleighova útlumu stanoveny uživatelsky.

V technické literatuře je dané poměrné tlumení pro konkrétní konstrukční formy v mnoha případech jen hrubým přiblížením skutečných poměrů tlumení. V přídavném modulu RF-/DYNAM Pro - Forced Vibrations je možné použít hodnotu poměrného tlumení pro stanovení Rayleighova útlumu. To může nastat při jedné nebo dvou přirozených úhlových frekvencích definovaných uživatelem.

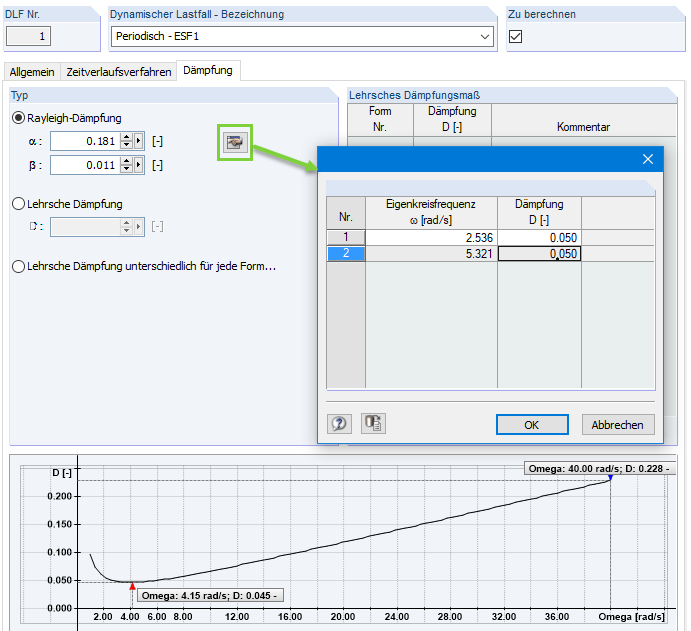

Ermittlung der Rayleigh-Dämpfung in RF-/DYNAM Pro Erzwungene Schwingungen
