Věděli jste, že...? Náhradní statická zatížení se generují zvlášť pro každé příslušné vlastní číslo a zvlášť pro budicí směr. Tato zatížení se uloží v zatěžovacím stavu typu Analýza spektra odezvy a program RFEM/RSTAB provede lineární statickou analýzu.
Analýza spektra odezvy | Výpočet
Máte nějaké otázky?
Délka: 00:01:27 min
Délka: 00:49:15 min
Délka: 00:00:30 min
Délka: 02:55:37 min
Délka: 00:01:22 min
Délka: 00:02:00 min
Délka: 00:00:00 min
Délka: 01:12:05 min
Funkce programu
Délka: 00:00:45 min
Aby bylo možné rozhodnout, zda je při dynamické analýze nutné zohlednit také analýzu druhého řádu, stanovuje EN 1998-1, čl. 2.2.2 a 4.4.2.2 součinitel citlivosti na mezipodlažní posun θ. V programech RFEM 6 a RSTAB 9 ho lze vypočítat a analyzovat.
Součinitel θ se vypočítá následovně: $$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r}{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
Součinitel θ se vypočítá následovně: $$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r}{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
Stanovení vlastního kmitání i analýza spektra odezvy se provádějí vždy na lineárním systému. Pokud v systému existují nelinearity, jsou linearizovány, a tudíž se nezohledňují. Mohou to být například tahové pruty, nelineární podpory nebo nelineární klouby. V tomto článku ukážeme, jak s nimi zacházet při dynamické analýze.
V tomto příspěvku si ukážeme, jak modelovat a posuzovat lanové konstrukce v programech RFEM 6 a RSTAB 9.
V tomto příspěvku ukážeme a vysvětlíme vliv ohybové tuhosti lan na jejich vnitřní síly. V tomto příspěvku také poradíme, jak tento vliv snížit.
Software Dlubal pro statické výpočty odvede spoustu práce za vás. Vstupní parametry podle vybraných norem navrhuje program v souladu s předpisy. Spektra odezvy můžete zadat také ručně.

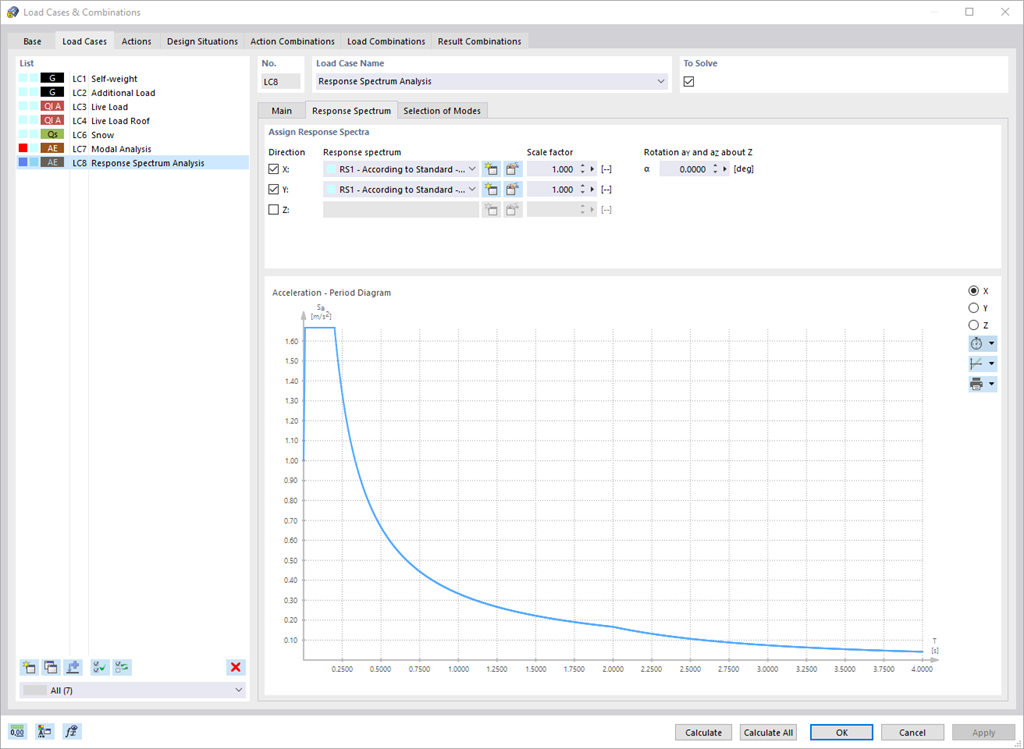

Zatěžovací stavy typu Analýza spektra odezvy určují, ve kterém směru působí spektra odezvy a která vlastní čísla konstrukce jsou pro analýzu relevantní. V nastavení pro spektrální analýzu je možné definovat podrobnosti pro metody modálních kombinací, tlumení, případně také Zero-Period-Acceleration (ZPA).
Věděli jste, že...? Náhradní statická zatížení se generují zvlášť pro každé příslušné vlastní číslo a zvlášť pro budicí směr. Tato zatížení se uloží v zatěžovacím stavu typu Analýza spektra odezvy a program RFEM/RSTAB provede lineární statickou analýzu.
Zatěžovací stavy typu Analýza spektra odezvy obsahují vygenerovaná náhradní zatížení Nejdříve je třeba superponovat modální příspěvky (pravidlo SRSS nebo CQC). Zobrazeny mohou být výsledky se znaménkem podle dominantního vlastního tvaru.
Následně se superponují zatížení vlivem složek seizmických účinků (pravidlo SRSS nebo pravidlo 100% / 30%).
Pomocí volby "Nezávislá síť preferována" v nastavení sítě KP můžete vytvořit síť konečných prvků pro integrované objekty, které jsou na sobě nezávislé. To umožňuje vytvořit výrazně podrobnější a přesnější síť konečných prvků pro jednotlivé objekty, které jsou vzájemně integrovány.
Jak mohu vytvořit spektrum odezvy podle ASCE 7-22?
Jak mohu obnovit výchozí nastavení zobrazení?
Proč se mi nezobrazují žádné maximální deformace?
Jaký je rozdíl mezi modely turbulence RANS, URANS a DDES?
Při posouzení oceli v programu RFEM 6 nebo RSTAB 9 se mi zobrazí upozornění, že kroucení je při posouzení stability zanedbáno. Proč tomu tak je a jak se mohu vyhnout tomuto upozornění?
Kolik aktualizací poskytuje společnost Dlubal Software pro RFEM 6 / RSTAB 9 měsíčně?
